რა არის ნარჩენი დენის ამომრთველი?

A ნარჩენი დენის ამომრთველი(RCCB) არის კრიტიკული ელექტრული უსაფრთხოების მოწყობილობა, რომელიც შექმნილია ადამიანებისა და ქონების დასაცავად ელექტროშოკისაგან, ხანძრის საფრთხისგან და გაჟონვის დენებისაგან. თანამედროვე ელექტრულ სისტემებში, სადაც საცხოვრებელი, კომერციული და სამრეწველო დატვირთვები სულ უფრო რთულია, RCCB-ები მნიშვნელოვან როლს ასრულებენ ენერგიის უსაფრთხო განაწილების უზრუნველსაყოფად. ეს სტატია გთავაზობთ ყოვლისმომცველ სახელმძღვანელოს იმის გასაგებად, თუ როგორ მუშაობს RCCB-ები, რატომ არის ისინი აუცილებელი, როგორ აირჩიოთ სწორი მოდელი, ინსტალაციის საერთო პრაქტიკა, ტექნიკური რჩევები და რეალურ სამყაროში არსებული აპლიკაციები. ის ასევე ეხმარება მკითხველს გადაჭრას პრაქტიკული ტკივილის წერტილები, როგორიცაა უსიამოვნო გამორთვა, არასწორი ზომები და სისტემის თავსებადობის საკითხები.

სარჩევი

• 1. ნარჩენი დენის ამომრთველის შესავალი
• 2. როგორ მუშაობს ნარჩენი დენის ამომრთველი
• 3. RCCB-ების სახეები და მათი განსხვავებები
• 4. ძირითადი უპირატესობები და დაცვის მექანიზმები
• 5. RCCB vs MCB vs RCBO
• 6. როგორ ავირჩიოთ სწორი RCCB
• 7. ინსტალაციის სახელმძღვანელო და საუკეთესო პრაქტიკა
• 8. საერთო პრობლემები და პრობლემების მოგვარება
• 9. ტექნიკური მომსახურება და ტესტირება
• 10. აპლიკაციები სხვადასხვა ინდუსტრიებში
• 11. უსაფრთხოების სტანდარტები და შესაბამისობა
• 12. ხშირად დასმული კითხვები
• 13. დასკვნა

1. ნარჩენი დენის ამომრთველის შესავალი

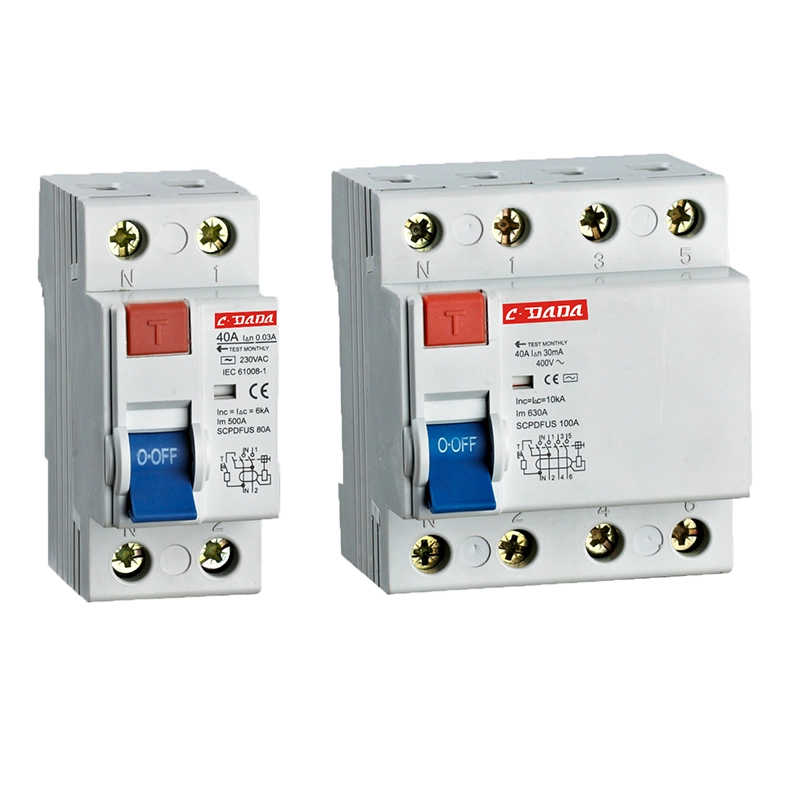

ნარჩენი დენის ამომრთველი (RCCB) არის ელექტრული დამცავი მოწყობილობა, რომელიც წყვეტს წრეს, როდესაც ის აღმოაჩენს დისბალანსს ცოცხალ და ნეიტრალურ დენებს შორის. ეს დისბალანსი, როგორც წესი, მიუთითებს გაჟონვის დენზე, რომელიც მიედინება მიწაზე, რაც შეიძლება საშიში იყოს ადამიანებისთვის ან გამოიწვიოს ელექტრო ხანძარი.

სტანდარტული დამცავი მოწყობილობებისგან განსხვავებით, RCCB არ იცავს გადატვირთვის ან მოკლე ჩართვის პირობებისგან. სამაგიეროდ, მათი მთავარი როლი არის პირადი უსაფრთხოების უზრუნველყოფა, თუნდაც მცირე გაჟონვის დენების გამოვლენით - ხშირად 30 mA-მდე.

2. როგორ მუშაობს ნარჩენი დენის ამომრთველი

ნარჩენი დენის ამომრთველის მუშაობის პრინციპი ეფუძნება კირჩჰოფის ამჟამინდელ კანონს, რომელიც ამბობს, რომ წრეში შემავალი დენი უნდა უტოლდებოდეს მისგან გამოსულ დენს. თუ რაიმე განსხვავებაა, ეს მიუთითებს გაჟონვაზე.

RCCB-ის შიგნით, დენის ტრანსფორმატორი მუდმივად აკონტროლებს ცოცხალ და ნეიტრალურ გამტარებს. ნორმალურ პირობებში მაგნიტური ველები ანადგურებენ ერთმანეთს. თუმცა, როდესაც გაჟონვა ხდება, დისბალანსი იწვევს მოგზაურობის მექანიზმს.

• ნორმალური მდგომარეობა: ცოცხალი დენი = ნეიტრალური დენი
• გაუმართაობის მდგომარეობა: მუდმივი დენი ≠ ნეიტრალური დენი
• მოგზაურობის მოქმედება: წრე მყისიერად ითიშება (მილიწამები)

ეს სწრაფი რეაგირება არის ის, რაც RCCB-ებს ძალზე ეფექტურს ხდის ელექტროშოკის თავიდან ასაცილებლად.

3. RCCB-ების სახეები და მათი განსხვავებები

სხვადასხვა აპლიკაცია მოითხოვს სხვადასხვა ტიპის RCCB-ებს. ქვემოთ მოცემულია ყველაზე გავრცელებული ტიპების დაყოფა:

4. ძირითადი უპირატესობები და დაცვის მექანიზმები

RCCB უზრუნველყოფს დაცვის მრავალ ფენას, რაც მათ შეუცვლელს ხდის თანამედროვე ელექტრო სისტემებში:

• დაცვა ელექტრო შოკისგან:ხელს უშლის ფატალურ ავარიებს გაუმართავი სქემების მყისიერად გათიშვით.
• ხანძრის პრევენცია:აჩერებს გაჟონვის დენებს, რომლებმაც შეიძლება გადახურდეს გაყვანილობა.
• აღჭურვილობის დაცვა:ამცირებს დედამიწის ხარვეზებით გამოწვეულ ზიანს.
• მაღალი მგრძნობელობა:აღმოაჩენს გაჟონვას 10-30 mA-მდე.
• სწრაფი რეაგირების დრო:მოგზაურობები მილიწამებში.

ეს უპირატესობები RCCB-ებს აუცილებელს ხდის როგორც საცხოვრებელ, ისე სამრეწველო ელექტრო ინფრასტრუქტურაში.

5. RCCB vs MCB vs RCBO

ბევრი მომხმარებელი ურევს RCCB-ებს MCB-ებთან და RCBO-ებთან. ქვემოთ მოყვანილი ცხრილი განმარტავს განსხვავებებს:

ბევრ ინსტალაციაში, RCCB გამოიყენება MCB-ებთან ერთად, სრული დაცვის მისაღწევად.

6. როგორ ავირჩიოთ სწორი RCCB

სწორი RCCB-ის არჩევა გადამწყვეტია უსაფრთხოებისა და სისტემის ეფექტურობის უზრუნველსაყოფად. განიხილეთ შემდეგი ფაქტორები:

• რეიტინგული დენი:ემთხვევა სისტემის დატვირთვას (მაგ., 25A, 40A, 63A).
• მგრძნობელობის დონე:30mA პირადი დაცვისთვის, 100mA–300mA ხანძარსაწინააღმდეგო.
• ბოძების რაოდენობა:2-პოლუსი ერთფაზიანი, 4-პოლუსი სამფაზიანი სისტემებისთვის.
• ტიპის შერჩევა:AC, A, ან B დატვირთვის მახასიათებლების მიხედვით.
• ბრენდის საიმედოობა:აირჩიეთ სერტიფიცირებული მწარმოებლები დადასტურებული უსაფრთხოების ჩანაწერებით.

7. ინსტალაციის სახელმძღვანელო და საუკეთესო პრაქტიკა

სათანადო ინსტალაცია აუცილებელია RCCB მუშაობისთვის. არასწორი გაყვანილობა შეიძლება გამოიწვიოს უსიამოვნო გამორთვა ან უკმარისობა.

• უზრუნველყოს სწორი ფაზის და ნეიტრალური კავშირი.
• დააინსტალირეთ RCCB საბოლოო სქემების ზემოთ.
• მოერიდეთ ნეიტრალური მავთულის შერევას სქემებს შორის.
• შეამოწმეთ მოწყობილობა ინსტალაციის შემდეგ ტესტის ღილაკის გამოყენებით.
• დაიცავით ადგილობრივი ელექტრო კოდები და სტანდარტები.

8. საერთო პრობლემები და პრობლემების მოგვარება

მაღალი ხარისხის RCCB-ებსაც კი შეიძლება შეექმნათ პრობლემები. აქ არის საერთო პრობლემები და გადაწყვეტილებები:

• უხერხული გაშვება:ხშირად გამოწვეულია მრავალი მოწყობილობიდან გაჟონვით ან ცუდი იზოლაციით.
• გადატვირთვა ვერ მოხერხდა:შეიძლება მიუთითებდეს დედამიწის მუდმივ რღვევაზე.
• ტესტის დროს მოგზაურობა არ არის:მოწყობილობა შეიძლება იყოს გაუმართავი და საჭიროებს შეცვლას.
• გადახურება:გამოწვეული ფხვიერი კავშირებით ან გადატვირთვის პირობებით.

9. ტექნიკური მომსახურება და ტესტირება

რეგულარული მოვლა უზრუნველყოფს RCCB-ების გრძელვადიან საიმედოობას:

• ოპერაციის დასადასტურებლად ყოველთვიურად დააჭირეთ ტესტის ღილაკს.
• ყოველწლიურად შეამოწმეთ გაყვანილობის კავშირები.
• შეცვალეთ მოძველებული მოწყობილობები ყოველ 8-10 წელიწადში ერთხელ.
• მონიტორინგი გაუფერულების ან წვის ნიშნებზე.

10. აპლიკაციები სხვადასხვა ინდუსტრიებში

ნარჩენი დენის ამომრთველები ფართოდ გამოიყენება სხვადასხვა სექტორში:

• საცხოვრებელი კორპუსები:სამზარეულოები, სველი წერტილები და გარე სქემები.
• კომერციული ობიექტები:ოფისები, სავაჭრო ცენტრები და სასტუმროები.
• სამრეწველო ქარხნები:მანქანების დაცვა და მართვის პანელები.
• ჯანდაცვა:კრიტიკული სიცოცხლის მხარდაჭერის სისტემები და ლაბორატორიები.
• ელექტრომობილების დამტენი სადგურები:მაღალი მგრძნობელობის გაჟონვის გამოვლენა.

11. უსაფრთხოების სტანდარტები და შესაბამისობა

RCCB-ები უნდა შეესაბამებოდეს უსაფრთხოების საერთაშორისო სტანდარტებს, რათა უზრუნველყონ საიმედოობა და შესრულება. ეს სტანდარტები განსაზღვრავს ისეთ პარამეტრებს, როგორიცაა მგზავრობის დრო, გაჟონვის მგრძნობელობა და გამძლეობის ტესტირება.

შესაბამისობა უზრუნველყოფს მოწყობილობის მუდმივ მუშაობას ხარვეზის პირობებში და აკმაყოფილებს უსაფრთხოების გლობალურ მოლოდინს.

12. ხშირად დასმული კითხვები

Q1: იცავს თუ არა RCCB მოკლე ჩართვისგან?
არა, ის მხოლოდ იცავს დედამიწის გაჟონვისგან. მოკლე ჩართვის დაცვისთვის საჭიროა MCB-ები.

Q2: რატომ მოგზაურობს ჩემი RCCB ხშირად?
ეს შეიძლება გამოწვეული იყოს გაუმართავი ტექნიკით, იზოლაციის პრობლემებით ან კუმულაციური გაჟონვით.

Q3: შეუძლია თუ არა RCCB მუშაობა დამიწების გარეშე?
არ არის რეკომენდებული. სათანადო დამიწება უზრუნველყოფს ეფექტურ მუშაობას.

Q4: რამდენად ხშირად უნდა შემოწმდეს RCCB?
თვეში ერთხელ მაინც ჩაშენებული ტესტის ღილაკის გამოყენებით.

Q5: რა არის RCCB-ის სიცოცხლის ხანგრძლივობა?
როგორც წესი, 8-10 წელი დამოკიდებულია გამოყენების პირობებზე.

13. დასკვნა

ნარჩენი დენის ამომრთველი არის ერთ-ერთი ყველაზე მნიშვნელოვანი უსაფრთხოების მოწყობილობა ნებისმიერ ელექტრო სისტემაში. ის უზრუნველყოფს სიცოცხლის გადარჩენის დაცვას გაჟონვის დენების გამოვლენით და სქემების გათიშვით მილიწამებში. გამოყენებული იქნება სახლებში, ქარხნებში თუ კომერციულ შენობებში, RCCB მნიშვნელოვნად ამცირებს ელექტროშოკის და ხანძრის საშიშროების რისკს.

სწორი ტიპის არჩევა, მისი სწორად ინსტალაცია და რეგულარული შენარჩუნება უზრუნველყოფს ხანგრძლივ უსაფრთხოებას და სისტემის სტაბილურობას. ელექტრომოთხოვნილების ზრდასთან ერთად, RCCB რჩება თანამედროვე ელექტროგადანაწილების სისტემების ფუნდამენტურ კომპონენტად.
