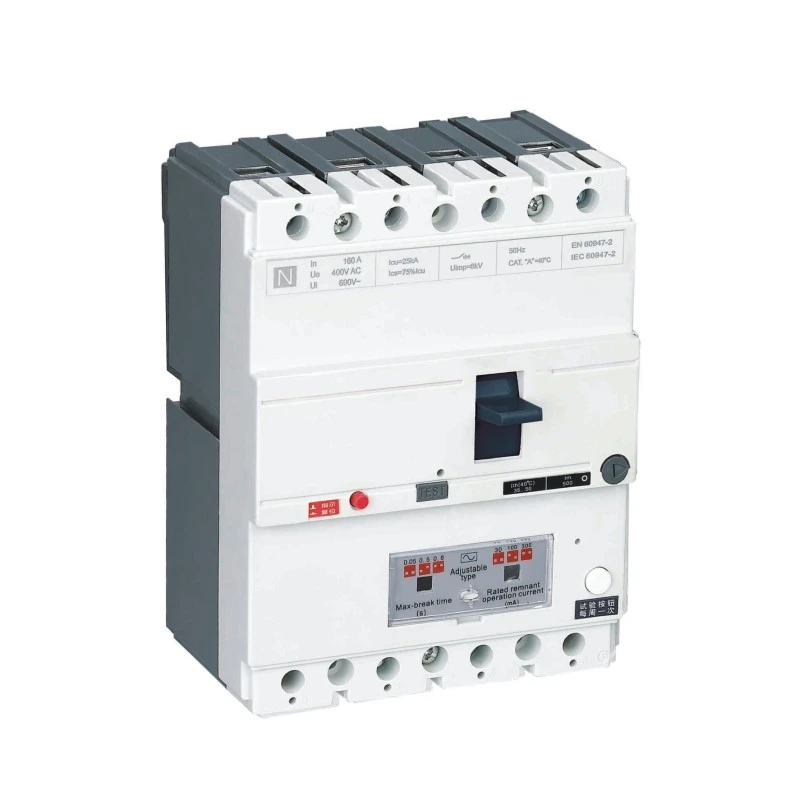

MCCB გაჟონვისგან დაცვით

გააძლიერეთ ელექტრული უსაფრთხოება გადატვირთვისა და მოკლე ჩართვის მიღმა დაცვა CDADA DAM1L სერიის MCCB გაჟონვისგან დაცვით, ინტეგრირებული ჩამოსხმული ამომრთველი ჩაშენებული ნარჩენი დენის (RCD/ELCB) ფუნქციით. შექმნილია პროფესიონალი მწარმოებლის Shanghai DADA Electric CO., LTD-ის მიერ საერთაშორისო სტანდარტების შესაბამისად, ეს გაჟონვის MCCB 4P აერთიანებს მაღალი ხარისხის ენერგიის განაწილებას სიცოცხლისა და ხანძარსაწინააღმდეგო მიწის ხარვეზის გამოვლენასთან.

რეიტინგული 10A-დან 500A-მდე 400V/415V-ზე, ის გთავაზობთ რეგულირებად ნარჩენ ოპერაციულ დენს (30mA–1000mA) და არჩევით დროში დაყოვნებას, რაც უზრუნველყოფს მორგებულ დაცვას პირადი უსაფრთხოებისთვის (≤30mA) ან ხანძრის თავიდან ასაცილებლად (100mA–500mA+). მრავალფაზიანი ელექტრონიკით, ის ფუნქციონირებს მაშინაც კი, თუ ერთი ფაზა ჩაიშლება ან ძაბვა დაეცემა 50 ვ-მდე, რაც უზრუნველყოფს შეუდარებელ საიმედოობას კრიტიკულ ინფრასტრუქტურაში, როგორიცაა გვირაბები, მაღალსართულიანი, სატრანსპორტო კვანძები და სამრეწველო ქარხნები.

ძირითადი სპეციფიკაციები

მოდელი: DAM1L სერია - დედამიწის გაჟონვის MCCB (CBR-type MCCB)

ბოძები: 4P (სტანდარტული; 3P ხელმისაწვდომია მოთხოვნით)

რეიტინგული დენი (In): 10A – 500A

ნომინალური ძაბვა: 400V / 415V AC, 50Hz

საიზოლაციო ძაბვა (Ui): 400V (≤160A), 690V (>250A)

ნარჩენი დენის პარამეტრები (I△n): 30mA, 100mA, 300mA, 500mA, 1000mA

რეგულირება: I△n-ის და მგზავრობის დროის რეგულირება ადგილზე (მყისიერი ან დაგვიანებული)

დაშლის სიმძლავრის ტიპები:

B ტიპი: ძირითადი (ინმ < 100A)

S ტიპი: სტანდარტული

H ტიპი: მაღალი მსხვრევა (>160A)

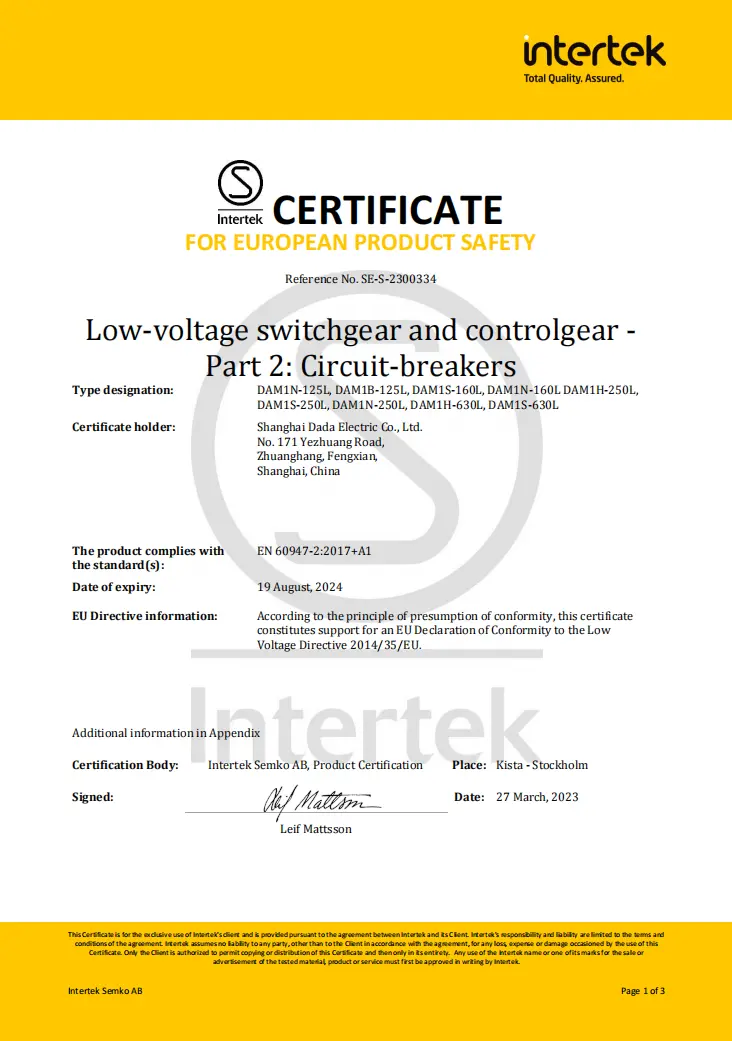

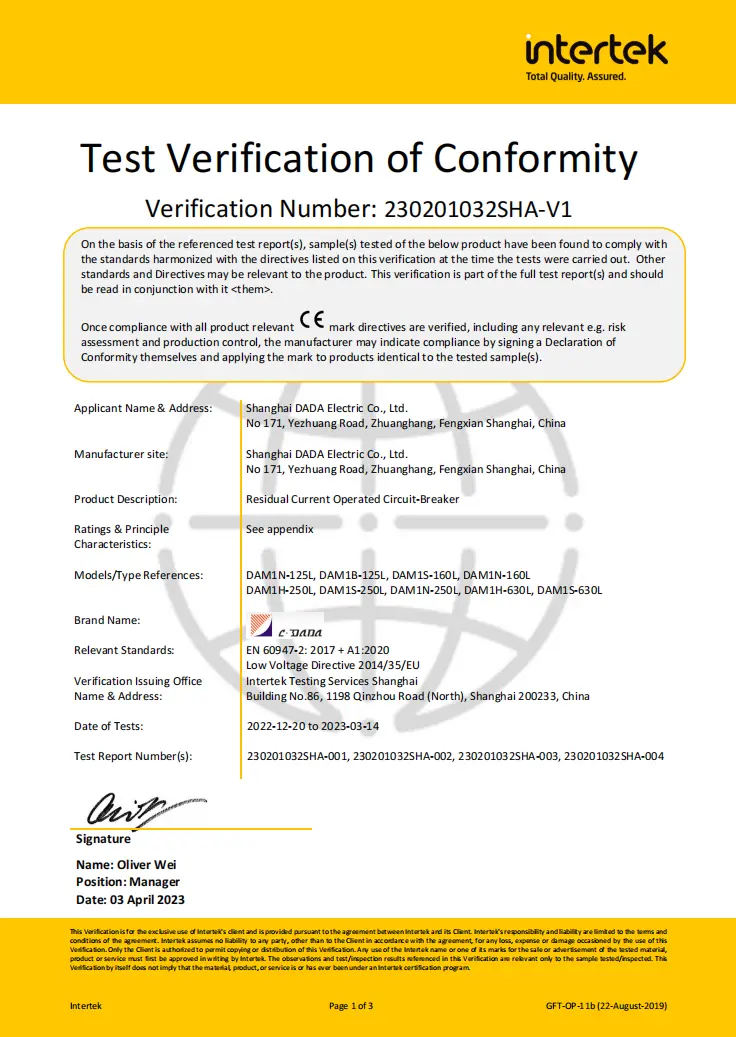

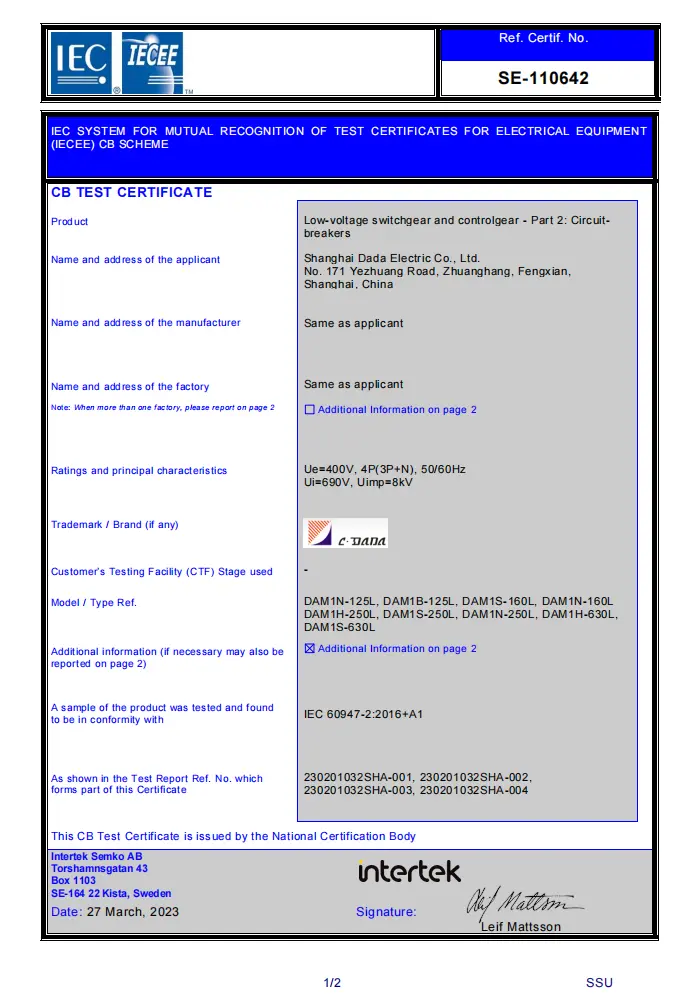

სერთიფიკატები: CE, CB, SEMKO

ძირითადი მახასიათებლები:

★ მრავალფაზიანი RCD წრე → მუშაობს 50 ვ-მდე

★ გამოყავით ძირითადი და რკალისებური კონტაქტები

★ Push-to-trip ტესტის ღილაკი

★ რეგულირებადი მაგნიტური პარამეტრი (0.8–1.0×In)

★ ძლიერი EMI/RFI ჩარევის საწინააღმდეგო შესაძლებლობა

★ აქსესუარების სრული დიაპაზონი: შუნტირება, დამხმარე/განგაშის კონტაქტები, მბრუნავი სახელური

ტექნიკური მონაცემების ფურცელი

დედამიწის გაჟონვის ამომრთველები (ELCB)

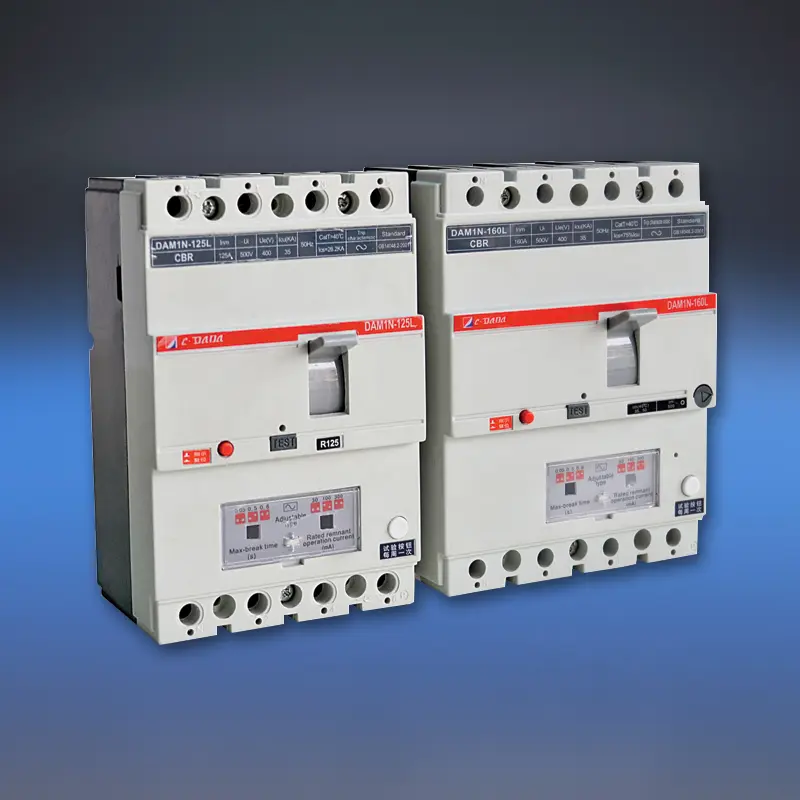

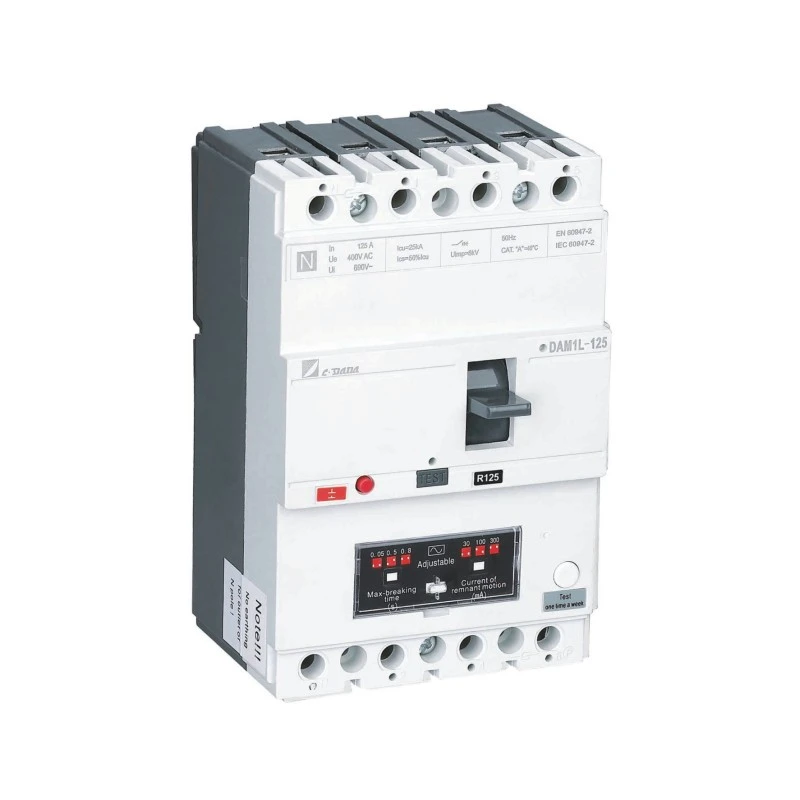

მოდელი			DAM1-125ლ			DAM1-160ლ
ტევადობის კოდის დარღვევა			B	N	S	B	N	S
კადრის ზომის რეიტინგული დენი - ინმ (A)			125A			160A
რეიტინგული მიმდინარეობა (40,50 ან 55℃) (A)			10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125A			10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)A
Ui (V)			690 ვ			690 ვ
უე (V)			400 ვ			400/415 ვ
პოლუსების რაოდენობა			4P			4P
Icu (KA)			25	35	50	25	35	50
Ics (KA)			12.5	17.5	37.5	12.5	26.25	37.5
Icm(პიკი)/cos ф (KA)			40/0.3	73.5/0.25	105/0.25	41/0.3	73.5/0.25	110/0.25
(I△m)KA/cosф			9/0.5			19/0.5
ნარჩენი დენის ბარიერი (mA)			100-300-500			100-300-500
დროის დაყოვნება (მმ)			50-500-800			50-500-800
Uimp (V)			10000			8000
დიელექტრიკული თვისება (V)			2500			3000
ლონიზაციის მანძილი (მმ)			≤30/0			≤30/0
გამძლეობა	სულ ციკლები		8000			8000
	ელექტრო ცხოვრება		1000			1000
	მექანიკური სიცოცხლე		7000			7000
კატეგორია (EN 60947-2/IEC 60947-2)	მთავარი წრე		A/0			A/0
	დამხმარე წრე		AC-15			AC-15
ძაბვის გამოშვების ქვეშ			√			√
შუნტის გათავისუფლება			√			√
დამხმარე კონტაქტი			√			√
სიგნალიზაციის კონტაქტი			√			√
დამხმარე კონტაქტი და სიგნალიზაცია			√			√
სახელურის მუშაობის მექანიზმი			√			√
ელექტრული მუშაობის მექანიზმი			√			√
ტერმინალის საფარი			√			√
ფაზის გამყოფი			√			√
	W (მმ)	3P	-			-
		4P	101			120
	L (მმ)	3P	-			-
		4P	155			120
	H (მმ)	3P	-			-
		4P	70			70
წონა	დაფიქსირებული ვერსია 3P/4P		-			-
	დანამატის ვერსია 3P/4P		-			-
	გამოიტანეთ ვერსია 3P/4P		-			-

რატომ ავირჩიოთ CDADA MCCB გაჟონვისგან დაცვით?

★ ნამდვილი ინტეგრირებული უსაფრთხოება

დამატებითი RCD მოდულებისგან განსხვავებით, DAM1L-ს აქვს ჩაშენებული, ქარხნულად დაკალიბრებული გაჟონვისგან დაცვა, რაც უზრუნველყოფს სრულყოფილ კოორდინაციას და თავსებადობის პრობლემებს აღმოფხვრის.

★ მრავალფაზიანი სიმძლავრე RCD სქემისთვის

ადრეული RCD-ები ვერ მოხერხდა, თუ ერთი ფაზა დაიკარგა. CDADA-ს დიზაინი იყენებს ყველა ფაზას დამცავი ელექტრონიკის გასაძლიერებლად, ასე რომ ის აგრძელებს მუშაობას ფაზის დაკარგვის ან ძლიერი ძაბვის დროსაც კი.

★ ორმაგი დაცვის მიზნები ერთ მოწყობილობაში

◆ 30 mA: აკმაყოფილებს IEC მოთხოვნებს პირადი დარტყმისგან დაცვისთვის

◆ 100mA–1000mA: ხელს უშლის იზოლაციის დეგრადაციის ხანძარს მცირე, მუდმივი გრუნტის ხარვეზებისგან

★ საველე რეგულირებადი რეალური სამყაროს პირობებისთვის

დაზუსტეთ მგრძნობელობა და დროის დაყოვნება, რათა თავიდან იქნას აცილებული უსიამოვნო გამორთვა სველ გარემოში (მაგ., მანქანის სამრეცხაოები, ფერმები) უსაფრთხოების დაცვით.

★ ინდუსტრიული კლასის საიმედოობა

გატეხვის მაღალი სიმძლავრე (H-ტიპი), რკალის ძლიერი განცალკევება და IP20+ ტერმინალის დაცვა ხდის მას შესაფერისი მკაცრი კომერციული და სამრეწველო პარამეტრებისთვის.

★ გლობალური შესაბამისობა, ლოკალური ღირებულება

სერთიფიცირებულია ევროპისთვის (CE/CB), სკანდინავიური ქვეყნებისთვის (SEMKO) - იდეალურია საექსპორტო პროექტებისთვის - კონკურენტული ფასებით სანდო ჩინური მწარმოებლისგან.

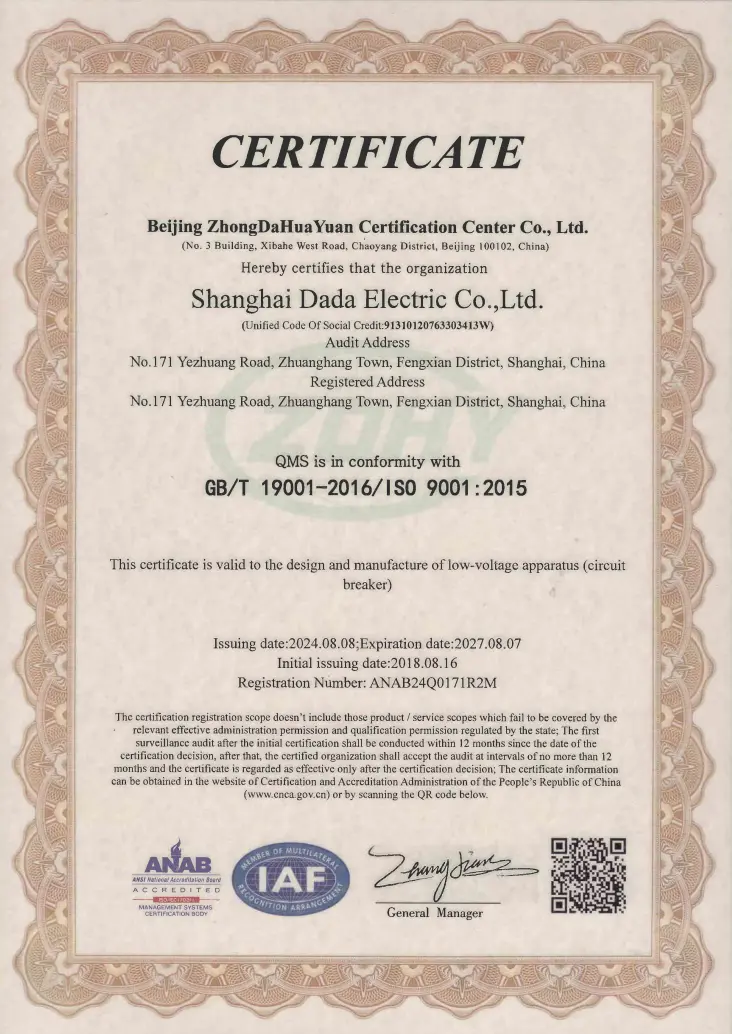

★ ჩვენი საწარმოო ქარხანა სერტიფიცირებულია ISO9001:2015 ხარისხის მართვის სისტემის მიხედვით.

ტიპიური აპლიკაციები

მაღალსართულიანი საცხოვრებელი: ძირითადი შემოსავალი ან იატაკის პანელები (300 mA ხანძრის რისკის შესამცირებლად)

გვირაბები და მეტროები: კრიტიკული ინფრასტრუქტურა, რომელიც მოითხოვს გაჟონვის უსაფრთხო გამოვლენას

საავადმყოფოები და სკოლები: 30 mA დაცვა სველ ადგილებში (ლაბორატორიები, ტუალეტები)

სამრეწველო ქარხნები: საავტომობილო მიმწოდებლები მიწის დეფექტის მონიტორინგით

სამშენებლო უბნები: ელექტროენერგიის დროებითი განაწილება პერსონალის დაცვით

FAQ

Q1: რა განსხვავებაა სტანდარტულ MCCB-სა და MCCB-ს შორის გაჟონვისგან დაცვით?

A1: სტანდარტული MCCB იცავს მხოლოდ გადატვირთვისა და მოკლე ჩართვისგან. DAM1L ამატებს ნარჩენი დენის (დედამიწის გაჟონვის) გამოვლენას - ტრიალებს, როდესაც დენი მიედინება მიწაზე (მაგ., პირის ან დაზიანებული იზოლაციის მეშვეობით), ელექტროშოკის ან ხანძრის თავიდან ასაცილებლად.

Q2: შემიძლია გამოვიყენო 100A MCCB RCD პირადი დაცვისთვის?

A2: მხოლოდ იმ შემთხვევაში, თუ დაყენებულია 30 mA-ზე. ნომინალური დენი (100A) განსაზღვრავს დატვირთვის სიმძლავრეს; ნარჩენი პარამეტრი (I△n) განსაზღვრავს უსაფრთხოების ფუნქციას. შოკისგან დაცვის მიზნით, I△n უნდა იყოს ≤30mA, მიუხედავად In-ისა.

Q3: რატომ სჭირდება RCD წრედს მრავალფაზიანი სიმძლავრე?

A3: თუ იკვებება მხოლოდ ერთი ფაზით, ერთფაზიანი გაუმართაობა გამორთავს გაჟონვისგან დაცვას. CDADA-ს მრავალფაზიანი დიზაინი უზრუნველყოფს RCD-ის აქტიურობას ფაზის დაკარგვის ან დაბალი ძაბვის დროსაც კი (50 ვ-მდე) - გადამწყვეტი უსაფრთხოების უწყვეტობისთვის.

Q4: არის 4P გაჟონვის MCCB შესაფერისი TT ან TN-S სისტემებისთვის?

A4: დიახ - ის განკუთვნილია TT, TN-S და IT სისტემებისთვის. 4P დიზაინი არღვევს ყველა ფაზას და ნეიტრალურს, რაც აუცილებელია TT სისტემებისთვის, სადაც ნეიტრალური არ არის საიმედოდ დასაბუთებული ზემოთ.

Q5: რატომ ავირჩიოთ CDADA მოდულური RCD + MCCB კომბინაციების ნაცვლად?

A5: CDADA DAM1L გთავაზობთ:

● მცირე კვალი (ინტეგრირებული ორი მოწყობილობის წინააღმდეგ)

● გარანტირებული კოორდინაცია (არ შეუსაბამობის რისკი)

● დაბალი ღირებულება და გაყვანილობის სირთულე

● უფრო მაღალი საიმედოობა (ერთჯერადი დალუქული ერთეული)

● ადგილზე რეგულირება შეუძლებელია ფიქსირებული მგრძნობელობის RCD-ებით
