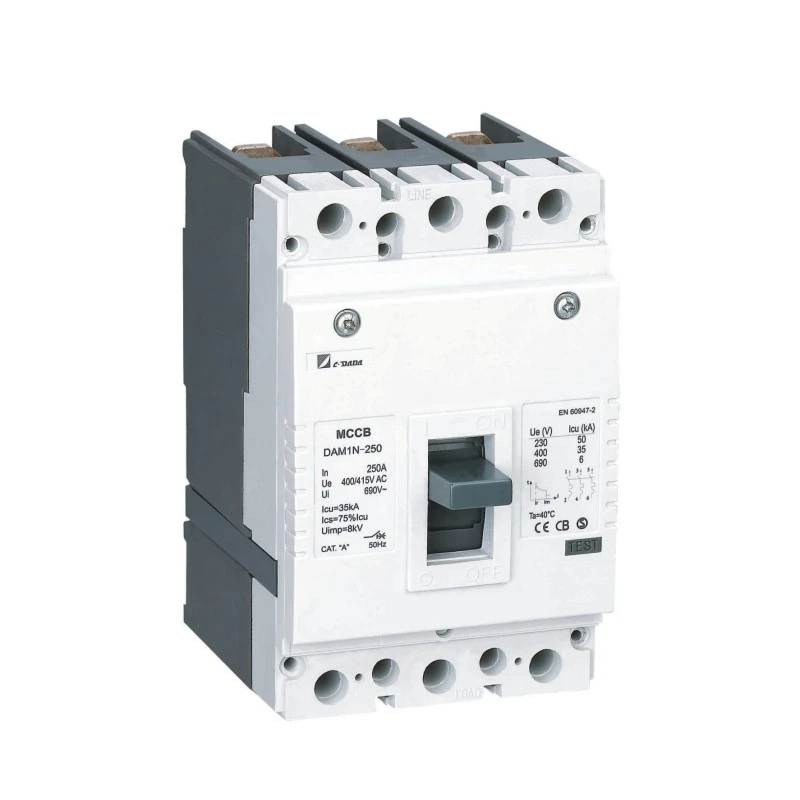

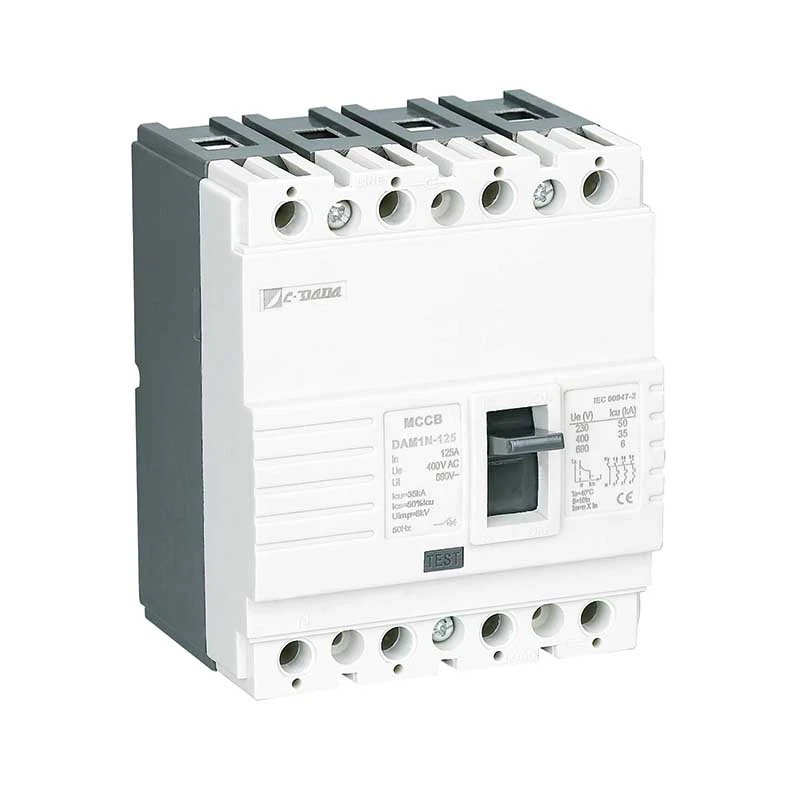

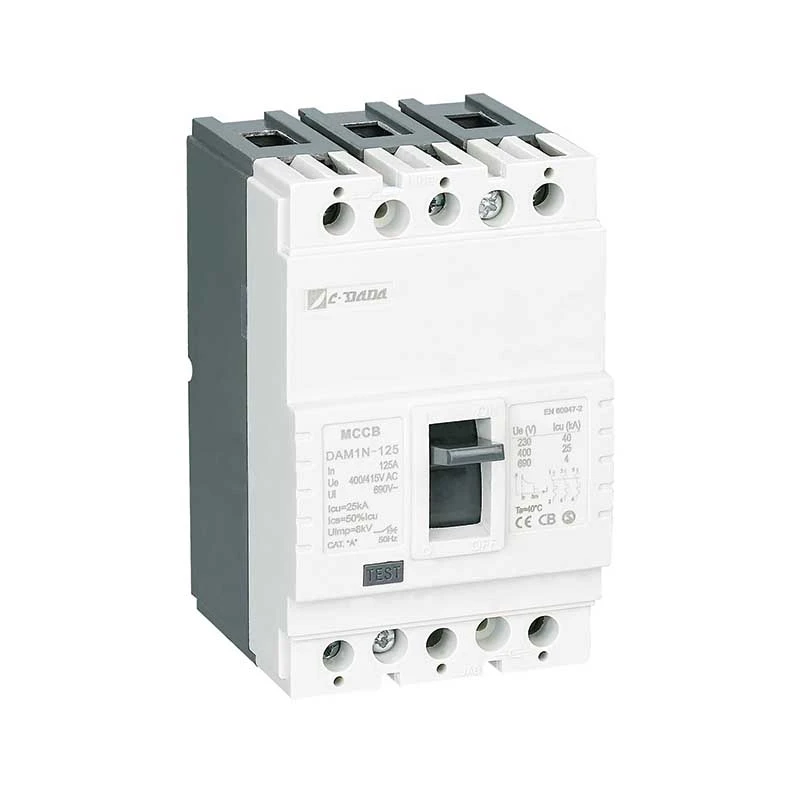

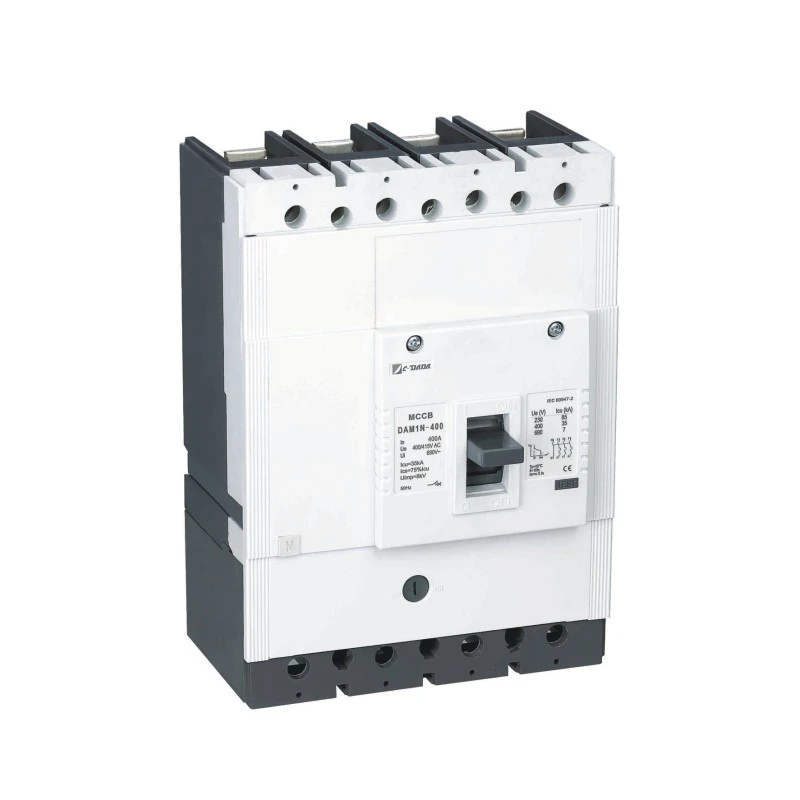

ფიქსირებული ტიპის ჩამოსხმული ქეისის ამომრთველი
Model:DAM1 Series
წყარო მაღალი ხარისხის და მოწინავე ფიქსირებული ტიპის ჩამოსხმული კორპუსის ამომრთველი (MCCB) Shanghai DADA Electric-ისგან — სერტიფიცირებული (CE, CB, ASTA), თერმომაგნიტური დაცვა, 12.5A–1600A. იდეალურია სამრეწველო და კომერციული პანელებისთვის. მარტივი DIN სარკინიგზო ან პანელის დამაგრება. OEM და ნაყარი შეკვეთები მისასალმებელია, აირჩიეთ CDADA, როგორც თქვენი მიმწოდებელი.
CDADA ფიქსირებული ტიპის ჩამოსხმული კორპუსის ამომრთველი (MCCB) DAM1 სერიები აკმაყოფილებს ნებისმიერი აპლიკაციის საჭიროებებს, მცირე მომხმარებლებისგან დაწყებული სამრეწველო ტრანსფორმატორების და სადისტრიბუციო ინსტალაციის ჩათვლით.
DAM1 სერიებს აქვს შვიდი ჩარჩოს ზომა, 1600A-მდე, ტევადობა 100 kA-მდე, ოპერაციული ძაბვა 1000 ვოლტამდე, ადვილად აკმაყოფილებს სხვადასხვა ყოვლისმომცველ ელექტრო და მექანიკურ აქსესუარებს, უზრუნველყოფს სხვადასხვა სამონტაჟო გადაწყვეტილებებს ნებისმიერი ენერგოსისტემის მოთხოვნილებების მაქსიმალურად გაზრდის მიზნით.
გლობალური სერთიფიკატით KEMA, ASTA, SEMKO, CB, CE, ROHS; DAM1 არის საუკეთესო არჩევანი მსოფლიოში ელექტრო მოწყობილობების ქარხნებისთვის და OEM-ისთვის.
ძირითადი სპეციფიკაციები
DAM1 MCCB ჩამოსხმული კორპუსის ამომრთველის ელექტრული პარამეტრები
| მოდელი | კოდი | Icu (KA) | ICS (KA) | რეიტინგული მიმდინარე - შემოსული | Ui(V) | Ue(V) | პოლუსი | Uimp(V) |

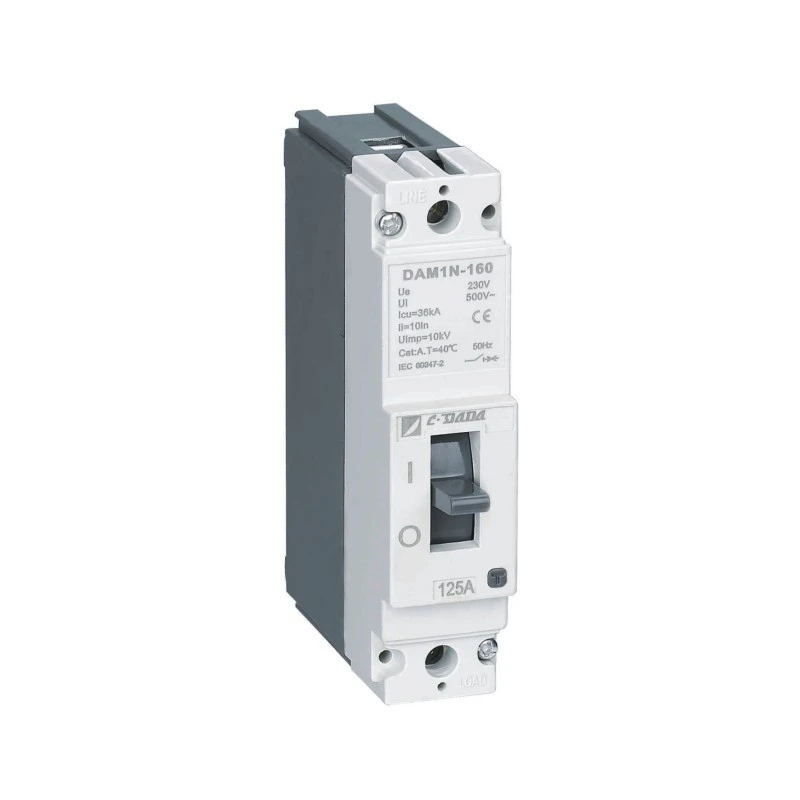

| DAM1-160 | B | 25 | 18.75 | 10 - 12,5 - 16 - 20 - 25 - 32 - 40 - 50 - 63- 80 - 100 - 125-160A | 500 ვ | 230 ვ | 1P | 10000 |
| N | 36 | 27 | ||||||

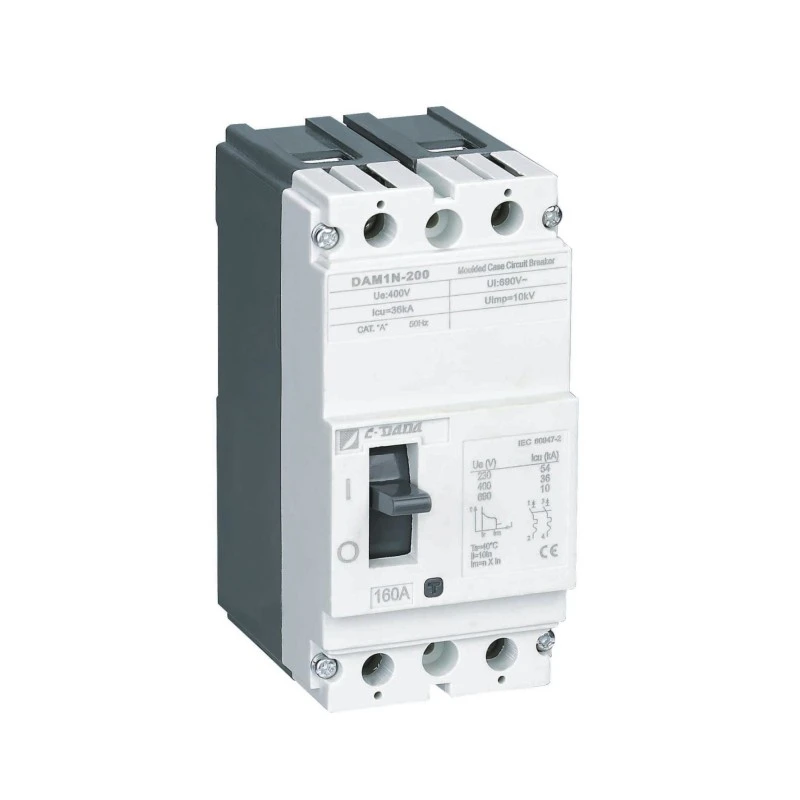

| DAM1-200 | B | 25 | 18.75 | 10 - 12,5 - 16 - 20 - 25 - 32 - 40 - 50 - 63- 80 - 100 - 125-160(200)A | 750 ვ | 400 ვ | 2P | 10000 |
| N | 36 | 27 | ||||||
| DAM1-125 | B | 25 | 12.5 | 10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125A | 750 ვ | 400 ვ | 3P / 4P | 10000 |
| N | 35 | 17.5 | ||||||
| S | 50 | 37.5 | ||||||

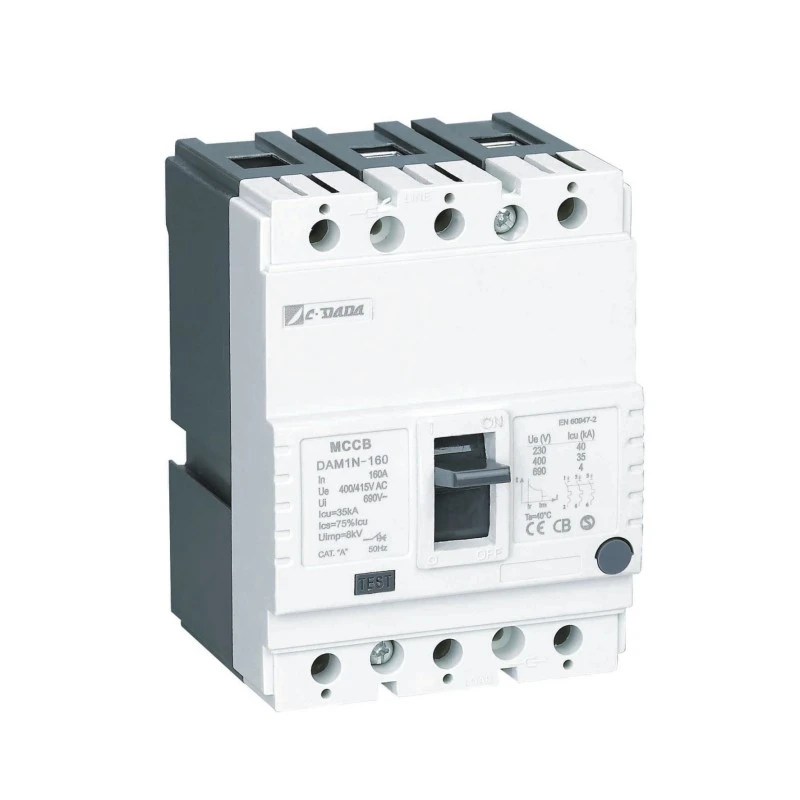

| DAM1-160 | B | 25 | 12.5 | 10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)A | 750 ვ | 400/415 ვ | 3P / 4P | 8000 |
| N | 35 | 26.25 | ||||||
| S | 50 | 37.5 | ||||||
| DAM1-250 | N | 35 | 26.25 | 63 - 80-100-125 - 160(180) - 200(225) - 250(320)A | 750 ვ | 400/415 ვ | 3P / 4P | 8000 |
| S | 50 | 37.5 | ||||||
| H | 65 | 48.75 | ||||||
| G | 85 | 51 | ||||||
| DAM1-630 (400) | N | 35 | 26.25 | 250 - 315 (350)- 400 - 500 - 630A | 750 ვ | 400/415 ვ | 3P / 4P | 8000 |
| S | 50 | 37.5 | ||||||
| H | 70 | 52.5 | ||||||
| G | 85 | 52.5 | ||||||

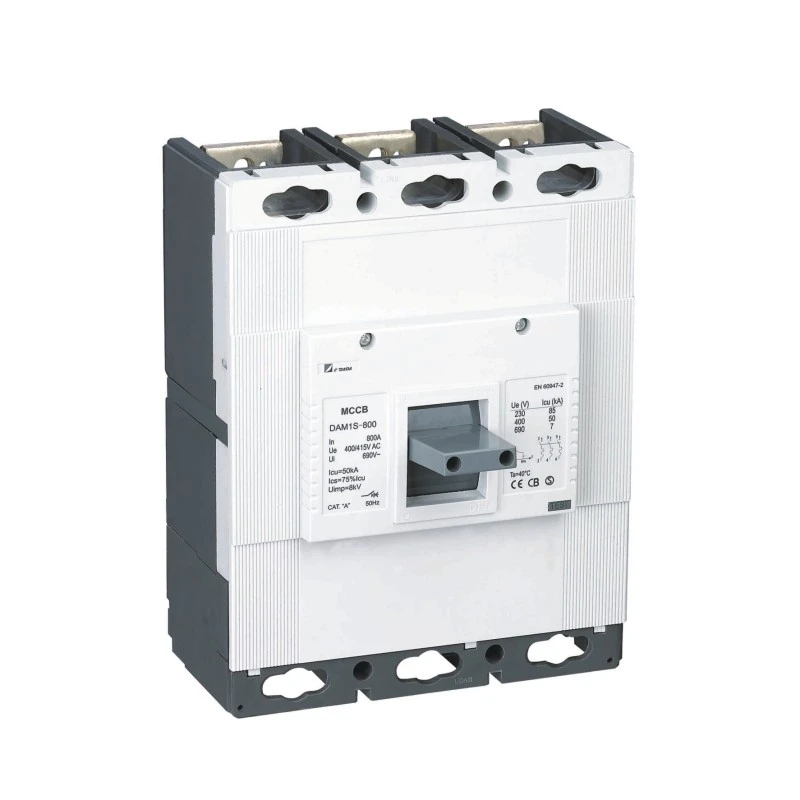

| DAM1-800 | N | 35 | 35 | 400 - 500 - 630 (700) - 800 -1000A | 750 ვ | 400/415 ვ | 3P / 4P | 8000 |
| S | 50 | 37.5 | ||||||
| H | 70 | 52.5 | ||||||
| G | 85 | 52.5 | ||||||
| DAM1-1600 | S | 65 | 50 | 800 -1000 - 1250 - 1600A | 750 ვ | 400 ვ | 3P / 4P | 8000 |
| H | 85 | 50 | ||||||
| G | 100 | 50 |
● Icu:O-t-CO ტესტი (O:Open მანევრი,CO:Close-Open მანევრი,t:მოლოდინის ხანგრძლივობა)
● Ics:O-t-CO-t-CO ტესტი (O:open მანევრი,CO:Close-Open მანევრი,t:მოლოდინის ხანგრძლივობა)
★ ON/I პოზიცია: ეს მიუთითებს, რომ ამომრთველის კონტაქტები დახურულია. ამ მდგომარეობაში ამომრთველი ბერკეტი ზედა პოზიციაშია
★ TRIP პოზიცია: მიუთითებს, რომ ამომრთველი იხსნება რაიმე უკმარისობის გამო (დატვირთვის ან მოკლე ჩართვის გამო). ამ შემთხვევაში ამომრთველის ბერკეტი შუა პოზიციაშია ჩართვისა და გამორთვის პოზიციებს შორის. იმისათვის, რომ ამომრთველი, რომელიც იმყოფება ტრიპის პოზიციაზე, ON პოზიციაზე გადაიყვანოს; დააწექით ამომრთველის ბერკეტს ქვევით, როგორც ეს ნაჩვენებია OFF ნიშნით
ამომრთველის დაყენება უნდა მოხდეს „დაწკაპუნების“ ხმით. ამის შემდეგ, ამოიღეთ ბერკეტი, როგორც ნაჩვენებია ON ნიშნით, ამომრთველის დახურვის მიზნით.
★ OFF/0 პოზიცია: ეს მიუთითებს, რომ ამომრთველის კონტაქტები ღიაა. ამ გზით ამომრთველი ბერკეტი ქვედა პოზიციაშია.
DAM1-125 MCCB ჩამოსხმული კორპუსის ამომრთველის ფიზიკური პარამეტრები
| კატეგორია (EN 60947-2/IEC 60947-2) | გამძლეობა |
|
||||||
| მოდელი | პოლუსი | დიელექტრიკული თვისება (V) | ლონიზაციის მანძილი (მმ) | სულ ციკლები | ელექტრო ცხოვრება | მექანიკური სიცოცხლე | მთავარი წრე | დამხმარე წრე |
| DAM1-160 | 1P | 2500 | ≤30/0 | 20000 | 3000 | 17000 | A/0 | AC-15 |
| DAM1-200 | 2P | 2500 | ≤30/0 | 15000 | 2500 | 12500 | A/0 | AC-15 |
| DAM1-125 | 3P / 4P | 2500 | ≤30/0 | 8000 | 1000 | 7000 | A/0 | AC-15 |
| DAM1-160 | 3P / 4P | 3000 | ≤30/0 | 8000 | 1000 | 7000 | A/0 | AC-15 |
| DAM1-250 | 3P / 4P | 3000 | ≤30/0※ | 8000 | 1000 | 7000 | A/B | AC-15 |
| DAM1-630 (400) | 3P / 4P | 3000 | ≤60/0※ | 5000 | 1000 | 4000 | A/B | AC-15 |
| DAM1-800 | 3P / 4P | 3000 | ≤80/0※ | 5000 | 1000 | 4000 | A/B | AC-15 |
| DAM1-1600 | 3P / 4P | 3000 | ≤80/0※ | 3000 | 500 | 2500 | A/B | AC-15 |
მუშაობის პრინციპი და დაცვის მექანიზმი
★ თერმული დაცვა (გადატვირთვა)
ბიმეტალური ზოლი იღუნება, როდესაც თბება მდგრადი ჭარბი დენით (> ნომინალური დენი). დახრის სიჩქარე პროპორციულია დენის სიდიდისა - უზრუნველყოფს ინვერსიულ დროში გამორთვას, რომელიც მიბაძავს კაბელის თერმულ ქცევას, ხელს უშლის უსიამოვნო მოგზაურობებს და იცავს აღჭურვილობას.
★ მაგნიტური დაცვა (მოკლე ჩართვა)
მოკლე ჩართვის დროს (მაგ., ფაზა-ფაზა ან ფაზა-მიწა), მაღალი დენის მაგნიტური ველი მყისიერად უბიძგებს სოლენოიდის დგუშს, ათავისუფლებს საკეტის მექანიზმს მილიწამებში - წყვეტს დეფექტის დენს თერმული დაზიანების დაწყებამდე.
პროდუქტის უპირატესობები
★ სხეული და საფარი:
კორპუსის და საფარის მასალად გამოყენებულია ბოჭკოვანი მინის პოლიესტერის ფისი EN 60512-20-2 სტანდარტის შესაბამისად. ეს მასალა, რომელსაც ლიტერატურაში BMC (Bulk Molding Compound) უწოდებენ, უპირატესობას ანიჭებს მაღალი ელექტრული და მექანიკური მნიშვნელობების გამო და შეუძლია გაუძლოს 160℃ ტემპერატურას განუწყვეტლივ. BMC მასალა არ იწვის მავთულთან შეხებისას 960℃ ტემპერატურაზე IEC 695-2-1 შესაბამისად
ბიმეტალი: ბიმეტალი არის მასალა, რომელიც შედგება ორი ფირფიტის ლითონის კომბინაციისგან, სითბოს მიმართ სხვადასხვა გაფართოების კოეფიციენტებით. ამომრთველში გამავალი დენი ათბობს ბიმეტალს. ამ სითბოს გავლენის გამო. ბიმეტალი იხრება ნაკლებად გაშლილი ფირფიტისკენ. იმის გამო, რომ სითბო ამომრთველში გამავალი დენის მატებასთან ერთად იზრდება, ბიმეტალი უფრო თბება და უფრო იხრება. ამ გზით ის აკონტროლებს გახსნის მექანიზმს ამომრთველის გასახსნელად.

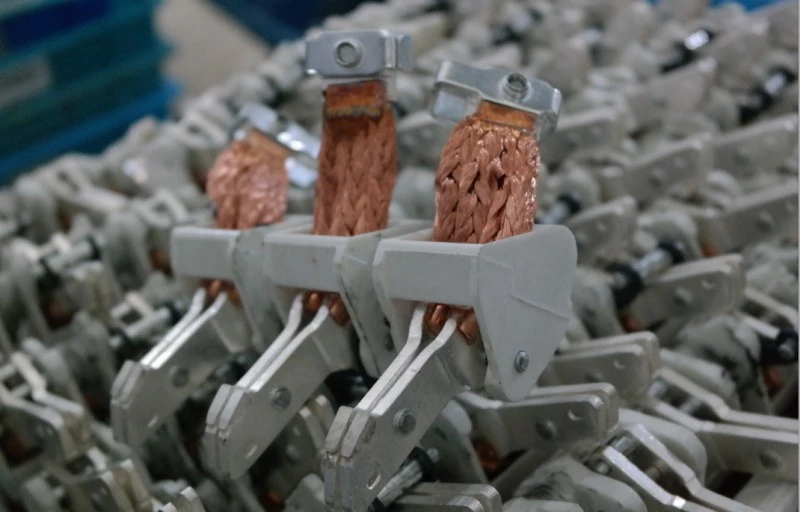

★ კონტაქტები:

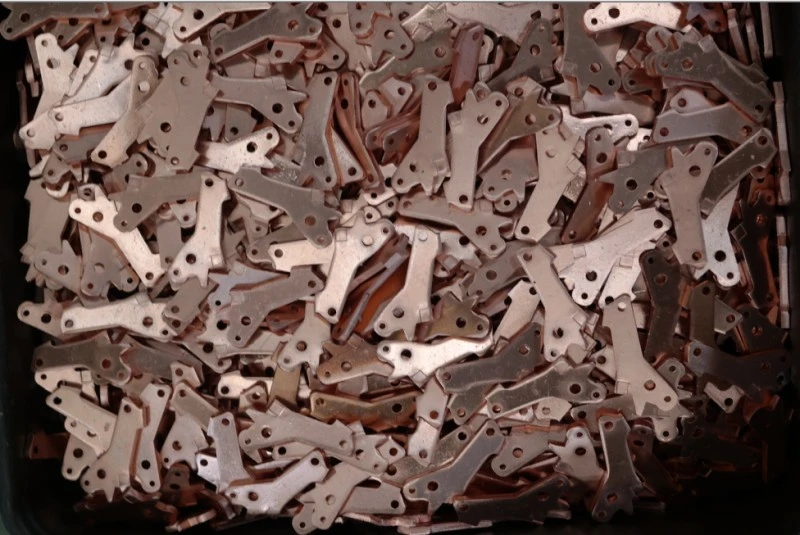

კონტაქტური შენადნობი ამომრთველებისთვის განისაზღვრება გატეხილი და გადატანილი დენის მნიშვნელობებისა და კონსტრუქციის გათვალისწინებით. ჩვეულებრივ ამომრთველებში გამოიყენება ვერცხლის, გრაფიტის, ნიკელის, ვოლფრამის შენადნობის კონტაქტები. მოძრავი კონტაქტების დროს უზრუნველყოფილია დახვეწილი სტრუქტურა. ამგვარად, სვაგირებული და მყარი შენადნობის კონტაქტებს ადგილი აქვს რბილ ფიქსირებულ კონტაქტებზე ყოველ გახსნა-დახურვისას.
ამ გზით უზრუნველყოფილია ყველაზე დაბალი წინააღმდეგობა. მოძრავი კონტაქტი ძალიან კარგად უნდა ეხებოდეს ფიქსირებულ კონტაქტს, რათა ჰქონდეს დაბალი კონტაქტის წინააღმდეგობა. თუმცა, გადაჭარბებული კონტაქტური წნევის ძალა იწვევს კონტაქტების დაზიანებას ჩვეულებრივზე უფრო მოკლე პერიოდში. საკონტაქტო შენადნობები ძალიან მნიშვნელოვანია ჯანსაღი გახსნა-დახურვისთვის.
★ რკალის ჩაქრობის უჯრედი (გამყოფი):
გამყოფები გამოიყენება რკალის ჩასაქრობად, რომელიც წარმოიქმნება ენერგიის ქვეშ მომუშავე ამომრთველის მუშაობის დროს. სანამ მოძრავი კონტაქტი გამოყოფილია ფიქსირებული კონტაქტისგან, დენი აგრძელებს დინებას კონტაქტებს შორის გარკვეული პერიოდის განმავლობაში და ამას ეწოდება რკალი. ეს რკალი უნდა გადაშენდეს ძალიან მოკლე დროში.
★ რკალის გადაშენება:
რკალი მიიწევს გამყოფებისკენ რკალის გარშემო წარმოქმნილი მაგნიტური ველის გამო. ამ გზით, რკალი გაფართოვდება და ხდება თხელი და წყდება გამყოფ ფირფიტებს შორის (სურათი-5). გამყოფების გვერდითა კედლებზე გამოყენებული მასალის მახასიათებლის გამო, გაზი გამოდის რკალით გამოწვეული მაღალი ტემპერატურის გამო. ამ გაზს აქვს მნიშვნელოვანი გავლენა რკალის გადაშენებაზე.
განაცხადი
CDADA DAM1 ფიქსირებული ტიპის ჩამოსხმული კორპუსის ამომრთველი (MCCB) სანდოა კრიტიკულ ინფრასტრუქტურაში:
★ სამრეწველო: ფოლადის ქარხნები, ნავთობისა და გაზის პლატფორმები, ქიმიური ქარხნები
★ ჯანდაცვა: საავადმყოფოს მთავარი და ქვეგამანაწილებელი დაფები
★ ტრანსპორტირება: რკინიგზის სიგნალიზაცია, აეროპორტის ბარგის სისტემები
★ კომერციული: ცათამბჯენები, მონაცემთა ცენტრები, სავაჭრო ცენტრები, საკონფერენციო ცენტრები
★ საზოგადოებრივი ადგილები: თეატრები, სტადიონები, სამთავრობო შენობები
ინსტალაციისა და მოვლის უპირატესობები
★ მარტივი ინტეგრაცია:
სტანდარტული ნაკრები მოიცავს ავტობუსებს, ფაზურ ბარიერებს და აპარატურას

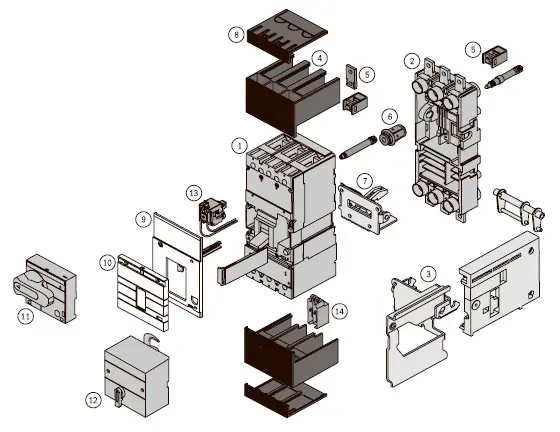

სურვილისამებრ აქსესუარები: განგაშის კონტაქტები, შუნტი/დაქვეითებული ძაბვის გამოშვებები, ელექტრული მუშაობის მექანიზმები

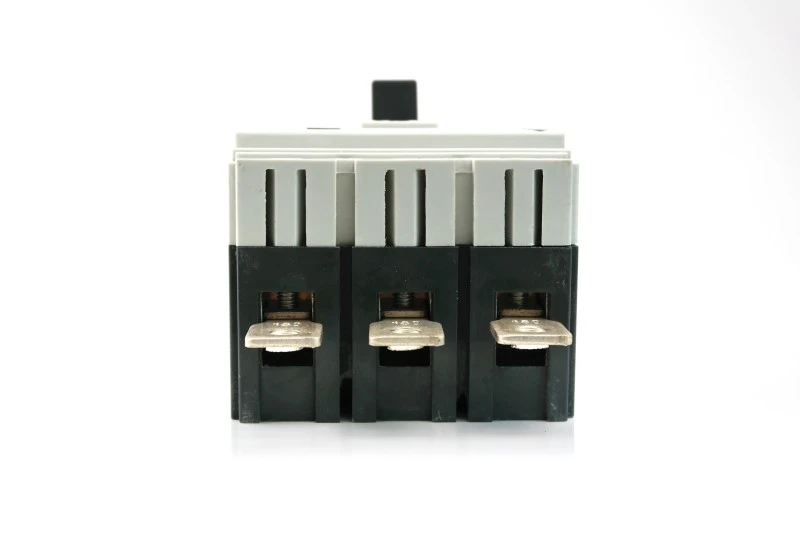

1) დაკავშირება გაფართოებული ავტობუსით (ფოტო 1)

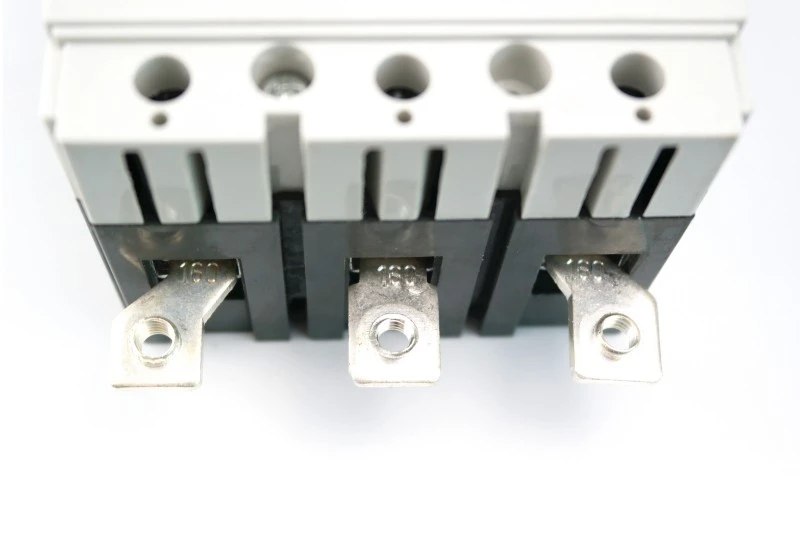

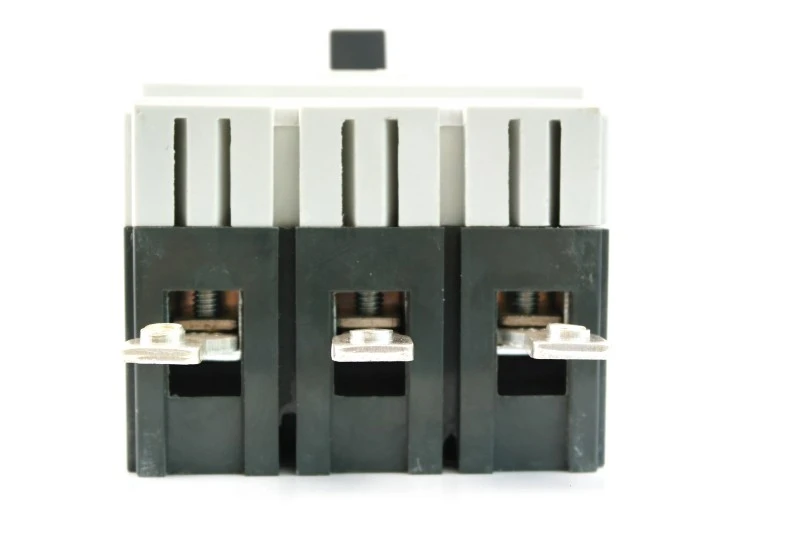

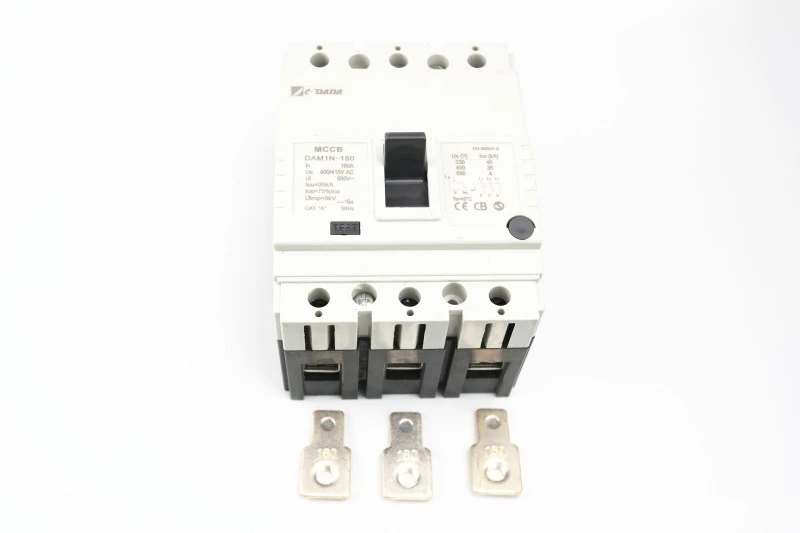

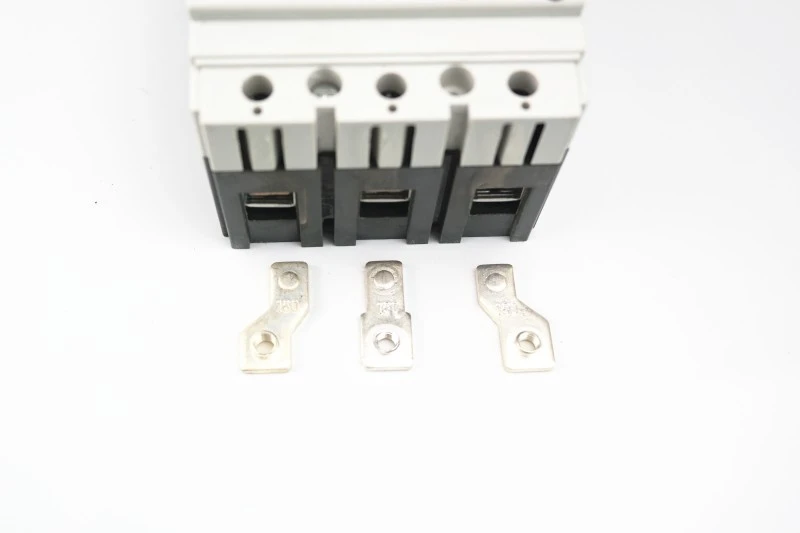

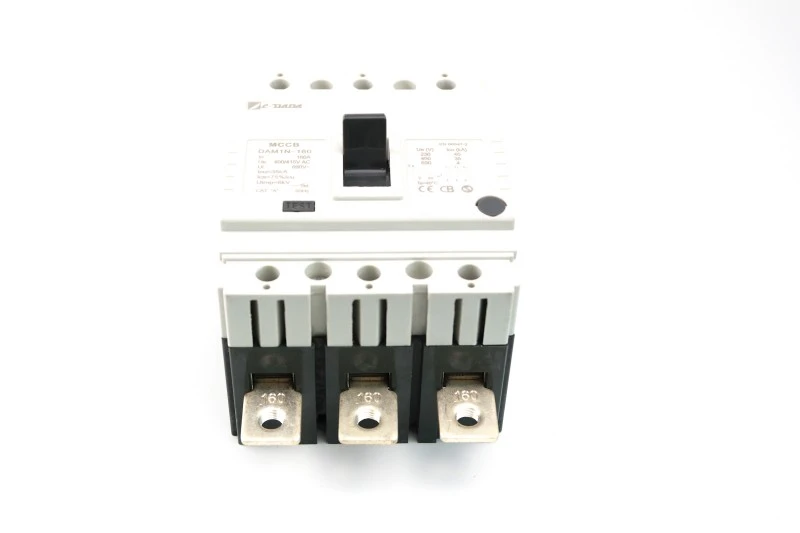

2) დაკავშირება გამავრცელებელი ტერმინალით (ფოტო 2)

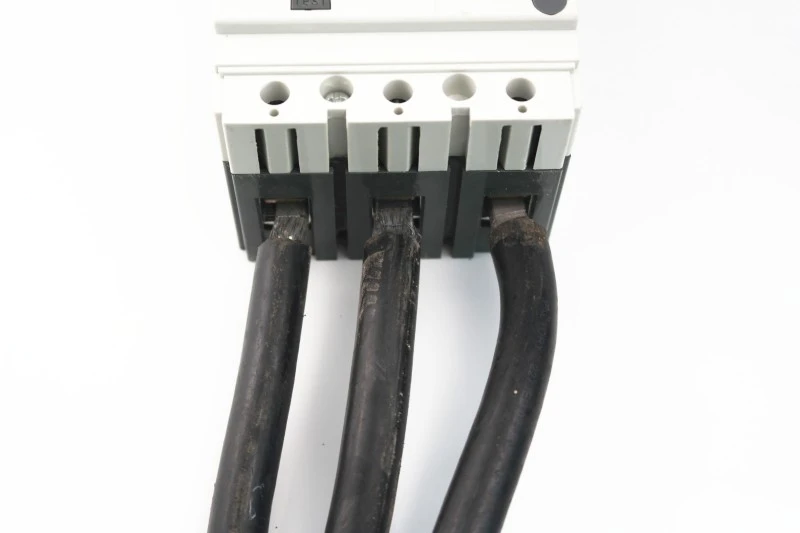

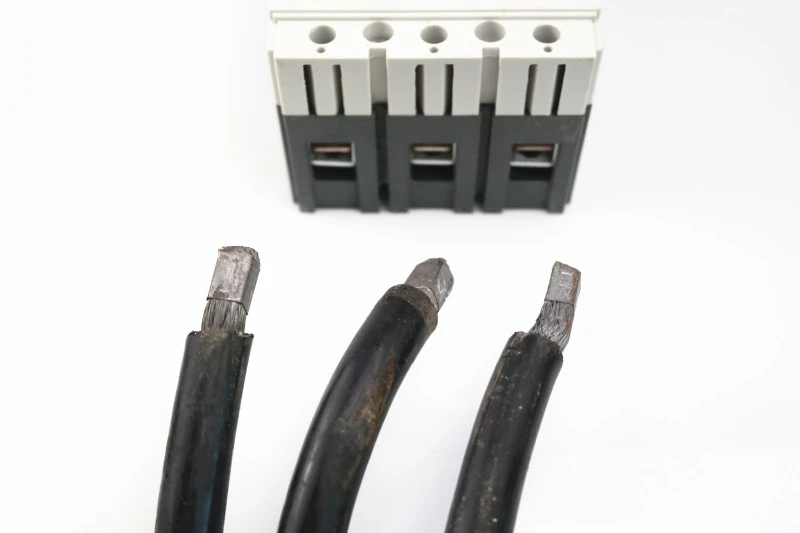

3) შეაერთეთ პირდაპირ კაბელი (ფოტო 3) საკაბელო სამაგრების გამოყენების გარეშე.

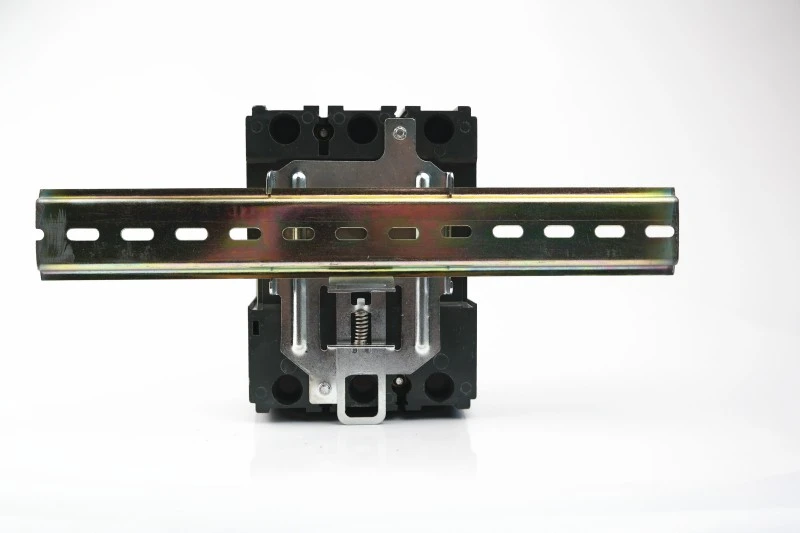

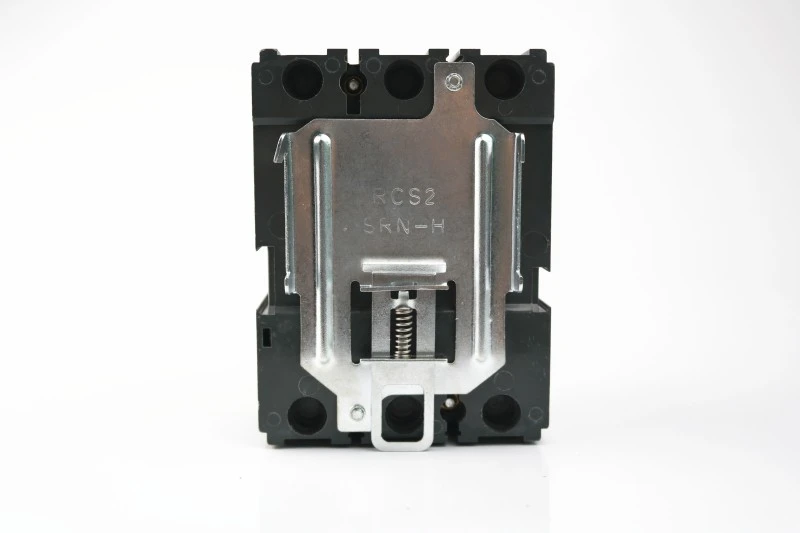

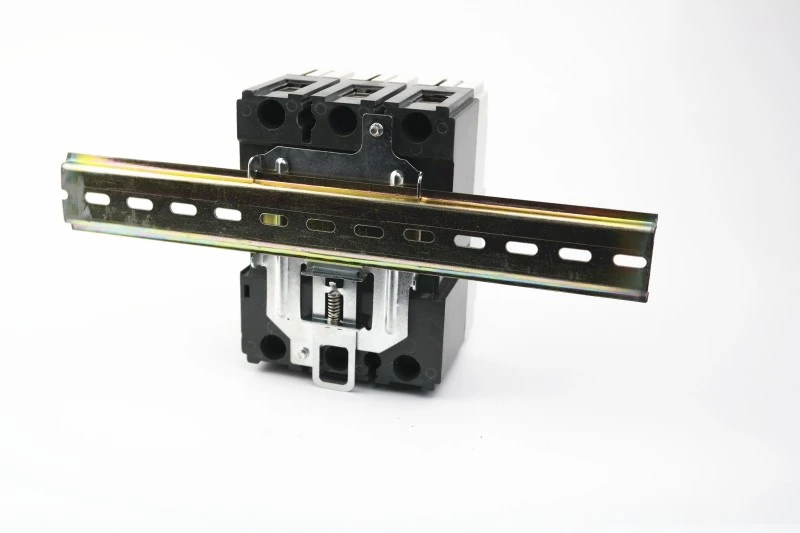

სპეციალური დამჭერის დახმარებით 125 და 160 ერთეული შეიძლება დამონტაჟდეს DIN-ლიანდაგზე.
ამომრთველი დამჭერით
დამჭერი DIN რელსით
დამჭერი DIN რელსით
★ სივრცის დაზოგვის დიზაინი:
10-20% მსუბუქია და კომპაქტური, ვიდრე შიდა ალტერნატივები
ჩართავს შიგთავსის უფრო მცირე ზომებს → მასალისა და ტრანსპორტირების ხარჯების შემცირებას
★ მომხმარებლისთვის მოსახერხებელი გადატვირთვა:
წმინდა TRIP მითითება ხელს უშლის ბრმა ხელახლა დახურვას
ხმოვანი "დაწკაპუნება" ადასტურებს სათანადო მექანიკურ ჩართულობას
★ Future-Ready:
მხარს უჭერს დანამატის და გაყვანის კომპლექტებს (შერჩეული მოდელებისთვის)
თავსებადია ჭკვიანი მონიტორინგის დანამატებთან
რატომ ავირჩიოთ CDADA?

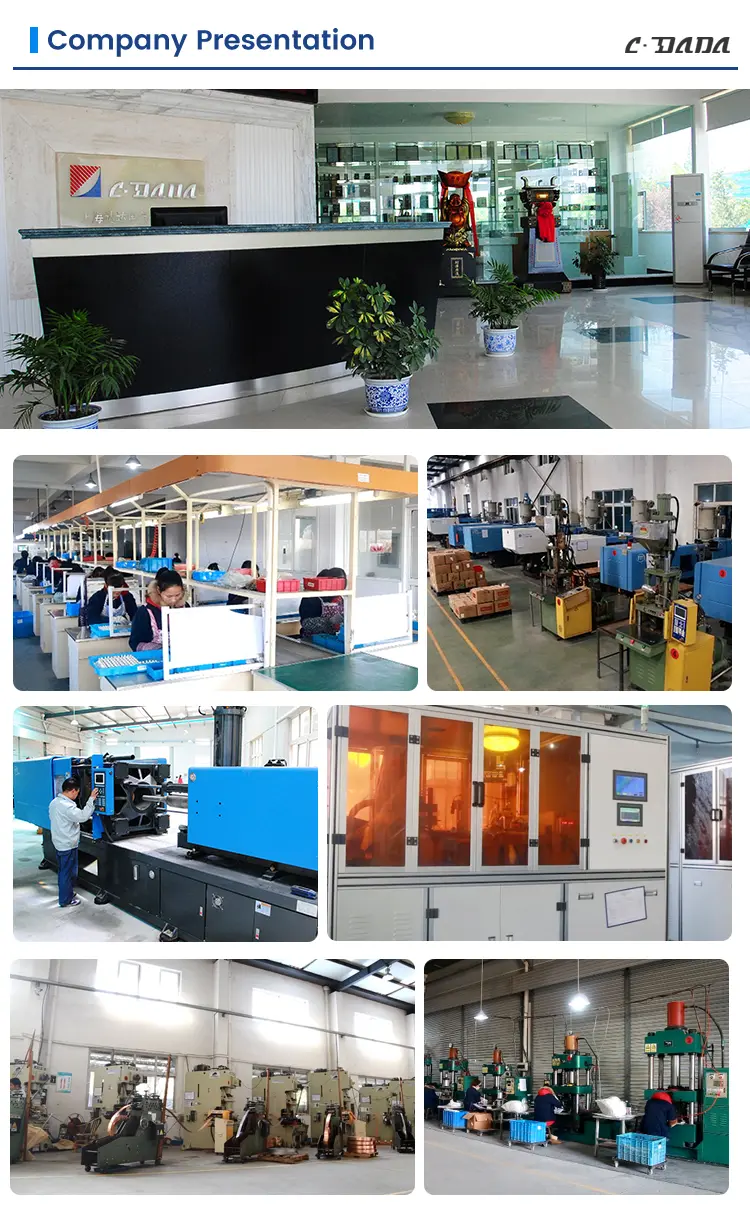

1. ჩვენ ვართ წამყვანი მწარმოებელი 42+ წლის განმავლობაში. 1983 წელს დაარსებული ჩვენი კომპანია 40 წლის განმავლობაში ძალიან სწრაფად ვითარდება.

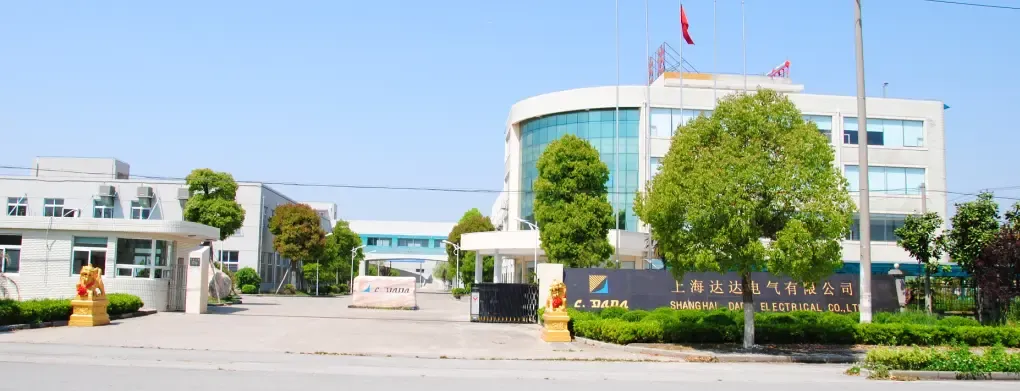

2. ჯგუფი, რომელიც მოიცავს 3 ქარხანას, ფლობს 52,400 მ² ფართობს და დასაქმებულია 500-ზე მეტი თანამშრომელი. ჩვენ ჩავდეთ თითქმის ათი მილიონი იუანი, რათა გავაფართოვოთ ჩვენი საქმიანობა და გავაუმჯობესოთ ჩვენი სახელოსნოები.
3. ქარხანა აუდიტირებული INTERTEK, DEKRA & GMC მიერ
4. მაღალი სიმტკიცის მუყაო, პლატაზე დაცვა, კარგია შორ მანძილზე საექსპორტო ტრანსპორტირებისთვის
ხშირად დასმული კითხვები (FAQ)
Q1: შეიძლება თუ არა DAM1 ფიქსირებული ტიპის ჩამოსხმული კორპუსის ამომრთველი დამონტაჟდეს DIN რელსზე?
A1: დიახ — მოდელები 125A და 160A შეიძლება დამონტაჟდეს DIN რელსებზე დამატებითი სპეციალური დამჭერის გამოყენებით. უმაღლესი რეიტინგები დამონტაჟებულია მხოლოდ პანელზე.
Q2: რა სერთიფიკატებს ფლობს DAM1 სერია?
A2: ის სერტიფიცირებულია CE, CB, ASTA, KEMA, SEMKO და RoHS-ით, რაც უზრუნველყოფს შესაბამისობას ევროკავშირში, ახლო აღმოსავლეთში, სამხრეთ-აღმოსავლეთ აზიაში და მის ფარგლებს გარეთ.
Q3: როგორ აღვადგინო ამომრთველი მოგზაურობის შემდეგ?
A3: ჯერ გადაიტანეთ ბერკეტი მთლიანად ქვემოთ გამორთვაზე (მოისმენთ დაწკაპუნებას), შემდეგ აწიეთ იგი ჩართვაზე. არასოდეს აიძულოთ ის პირდაპირ TRIP-დან ON-ზე.
Q4: არის თუ არა დამხმარე მოწყობილობები თავსებადი?
A4: დიახ — განგაშის კონტაქტები, დამხმარე კონტაქტები, შუნტი/დაბალძაბვის გამოშვებები და ელექტრო ოპერატორები შეიძლება დაემატოს დაშლის გარეშე.
Q5: არის თუ არა DAM1 შესაფერისი ძველი ამომრთველების შესაცვლელად?
A5: აბსოლუტურად. მისი კომპაქტური ნაკვალევი საშუალებას გაძლევთ პირდაპირ ჩაანაცვლოთ ძველი MCCB პანელების უმეტესობაში - დაზოგავთ დროს და განახლების ხარჯებს.
