ჩამოსხმული კორპუსის ამომრთველების პრაქტიკული გზამკვლევი

2026-08-25 0 დამიტოვე მესიჯი

რა არის MCCB?

MCCB -ჩამოსხმული კორპუსის ამომრთველი— არის დაბალი ძაბვის დამცავი მოწყობილობა, რომელიც ავტომატურად წყვეტს ჩართვას, როდესაც ის აღმოაჩენს გადატვირთვის ან მოკლე ჩართვის პირობებს. დაუკრავენისგან განსხვავებით, მისი გადატვირთვა და ხელახლა გამოყენება შესაძლებელია მოგზაურობის შემდეგ. ჩამოსხმული კორპუსის შიგნით, თერმომაგნიტური მოგზაურობის მექანიზმი ასრულებს ორ სამუშაოს: თერმული ელემენტი რეაგირებს მდგრად გადატვირთვაზე, ხოლო მაგნიტური ელემენტი მყისიერად რეაგირებს მოკლე ჩართვის ხარვეზებზე. შედეგი არის დაცვა, რომელიც ემთხვევა რეალურ ელექტრული დატვირთვის ქცევას.

როდის ავირჩიოთ MCCB: მთავარი შემომავალი ფიდერები, სამფაზიანი განაწილების პანელები, დიდი საავტომობილო სქემები ან ნებისმიერი წერტილი, სადაც სავარაუდო მოკლე ჩართვის დენი აღემატება იმას, რაც შეიძლება შეწყდეს MCB-ს.

როდესაც MCB საკმარისია: საბოლოო ქვესქემები მოკრძალებული დატვირთვით და დაბალი ხარვეზებით - საცხოვრებელი დაფები, განათება და სოკეტების სქემები.

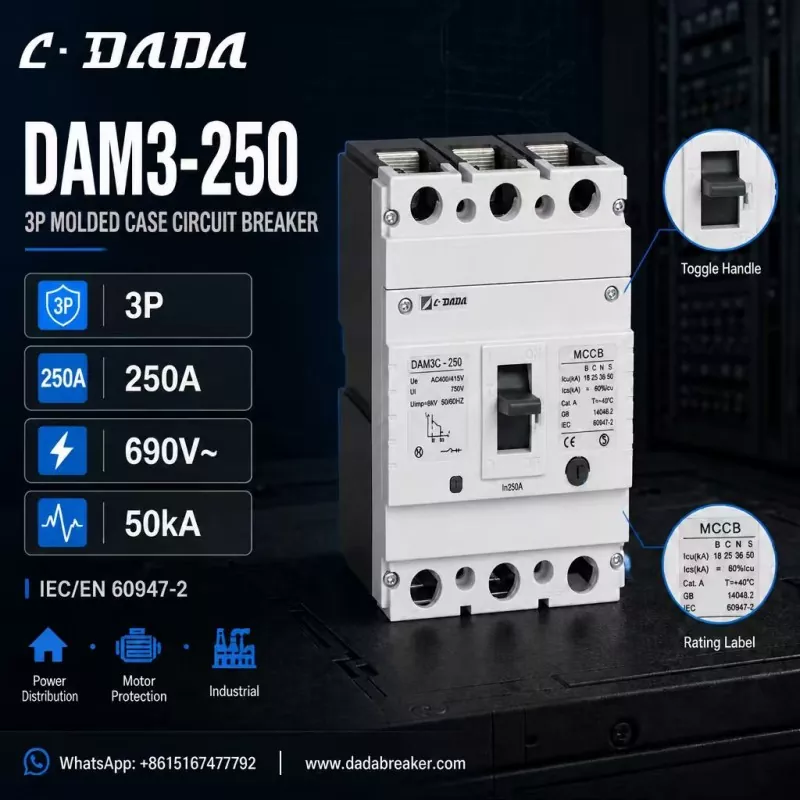

250A three-pole MCCB

როგორ ავირჩიოთ სწორი MCCB

რეიტინგული დენი (In)

1. - ემთხვევა უწყვეტ დატვირთვას და მიეცით ადგილი ძრავების გაშვებისთვის.

ტევადობა (Icu / Ics)

2. — უნდა იყოს უფრო მაღალი ვიდრე პერსპექტიული მოკლე შერთვის დენი ინსტალაციის ადგილზე. რაც უფრო მაღალია ხარვეზის დონე, მით უფრო მაღალია ICU გჭირდებათ.

პოლონელები

3. — 3P სამფაზიანი სისტემებისთვის, 4P სადაც ნეიტრალს ასევე სჭირდება გათიშვა.

ძაბვის რეიტინგები

4. — შეამოწმეთ ნომინალური ოპერაციული ძაბვა (Ue), საიზოლაციო ძაბვა (Ui) და იმპულსური გამძლეობა (Uimp) სისტემის მიმართ.

სტანდარტები და სერტიფიცირება

5. — IEC/EN 60947-2 შესაბამისობა და CE მარკირება საბაზისოა საერთაშორისო პროექტებისთვის.

განაცხადი

6. — ძრავის დაცვა, ელექტროენერგიის განაწილება და სამრეწველო დანადგარები შეიძლება მოითხოვონ სხვადასხვა ჩარჩოს რეიტინგები და მოგზაურობის მახასიათებლები.

როგორ გამოიყურება კარგად მითითებული 250A MCCB:

ამის დასაკონკრეტებლად განიხილეთ DAM3-250 C·DADA Electric-ისგან - 250A სამპოლუსიანი MCCB, რომელიც ასახავს რა უნდა ვეძებოთ ამ კლასის მოწყობილობებში:

3P კონფიგურაცია

● 250A ნომინალური დენით (In), შესაფერისია სამფაზიანი სადისტრიბუციო დაფებისთვის

ძაბვის რეიტინგები:

● 690V~; Ue AC400/415V, Ui 750V, Uimp 8kV

ტევადობა 50კA-მდე

● — Icu 18 / 25 / 36 / 50 kA B / C / N / S ვარიანტებში, ასე რომ ინსტალერებს შეუძლიათ შეესაბამებოდეს ხარვეზის დონეებს ქსელის სხვადასხვა წერტილში

IEC/EN 60947-2 და GB 14048.2 შესაბამისობა

● CE ნიშნით, მკაფიო ON/OFF გადართვის სახელურით ხილული ოპერაციული სტატუსისთვის

● შექმნილია ელექტროენერგიის განაწილებისთვის, ძრავის დაცვისა და სამრეწველო გამოყენებისთვის

ამ სპეციფიკაციის ლოგიკა: 250A, 3 ბოძიანი ჩარჩო 50 კA კლასის გატეხვის სიმძლავრით ფარავს პანელის შემქმნელისა და კონტრაქტორის საჭიროებებს - ძირითადი სადისტრიბუციო დაფებიდან დაწყებული ძრავის მიმწოდებლის სქემებამდე - ხოლო Icu-ს მრავალჯერადი ვარიანტები საშუალებას გაძლევთ სწორი ზომის ღირებულებას რეალური ხარვეზის დონეზე.

შერჩევის რეკომენდაცია

● ~125A-მდე საბოლოო სქემებისთვის, ხარვეზის დაბალი დონეებით, MCB არის ეკონომიური არჩევანი.

● ძირითადი დისტრიბუციისთვის, ძრავის დაცვისა და სამრეწველო გადართვის მოწყობილობებისთვის, აირჩიეთ MCCB წყვეტის სიმძლავრით, რომელიც აღემატება ინსტალაციის სავარაუდო მოკლე ჩართვის დენს.

● როდესაც ეჭვი გეპარებათ, გაზარდეთ ერთი კლასის მოცულობა გატეხვის სიმძლავრის მიხედვით: ღირებულების სხვაობა მცირეა, ხოლო დაცვის ზღვარი შეიძლება იყოს განსხვავება უმნიშვნელო დეფექტსა და დიდ გათიშვას შორის.

ხშირად დასმული კითხვები

Q: რა არის MCCB?

ა: აჩამოსხმული კორპუსის ამომრთველიარის დაბალი ძაბვის დამცავი მოწყობილობა, რომელიც წყვეტს ჩართვას გადატვირთვის ან მოკლე ჩართვის დროს, შექმნილია უფრო მაღალი დენებისა და ხარვეზების დონისთვის, ვიდრე მინიატურული ამომრთველი.

Q: რას ნიშნავს Icu MCCB-ზე?

პასუხი: Icu არის მოკლე ჩართვის გაწყვეტის საბოლოო სიმძლავრე - დეფექტის მაქსიმალური დენი, რომელსაც ამომრთველმა შეიძლება შეუშალოს. Ics არის სერვისის დარღვევის სიმძლავრე, დონე, რომელსაც შეუძლია არაერთხელ შეწყვიტოს და დარჩეს მოქმედი.

Q: როგორ ავირჩიო ჩემი MCCB-ის გაწყვეტის სიმძლავრე?

პასუხი: აირჩიეთ Icu რეიტინგი უფრო მაღალი ვიდრე სავარაუდო მოკლე ჩართვის დენი ინსტალაციის ადგილზე. სადისტრიბუციო დაფებს ტრანსფორმატორის მაღალი სიმძლავრის ან გრძელი სამრეწველო მიმწოდებლის მქონე, როგორც წესი, სჭირდება 36-50 kA კლასის მოწყობილობები.

კითხვა: რა არის DAM3-250 MCCB?

პასუხი: DAM3-250 არის 250A სამპოლუსიანი ჩამოსხმის ამომრთველი C·DADA Electric-ისგან, ნომინირებული 690 ვ-მდე, 50 კA-მდე გაწყვეტის სიმძლავრით, ელექტროენერგიის განაწილებისთვის, ძრავის დაცვისა და სამრეწველო გამოყენებისთვის.
