ნარჩენი დენის ამომრთველების პრაქტიკული გზამკვლევი დენის გადაჭარბებული დაცვით

რა არის RCBO?

ანRCBO- ნარჩენი დენის ამომრთველი დენზე დაცვით - არის დაბალი ძაბვის დამცავი მოწყობილობა, რომელიც აერთიანებს გადატვირთვისაგან დაცვას, მოკლე ჩართვისგან დაცვას და ნარჩენი დენის (გაჟონვის) გამოვლენას ერთ ჩამოსხმულ ერთეულში. კომპაქტური კორპუსის შიგნით, თერმო-მაგნიტური მოგზაურობის მექანიზმი უმკლავდება გადატვირთვებს და მოკლე ჩართვას, ხოლო ნულოვანი მიმდევრობის დენის ტრანსფორმატორი მუდმივად ადარებს დენს, რომელიც მიედინება ცოცხალ და ნეიტრალურ გამტარებლებში. როდესაც სხვაობა აღემატება ნომინალურ ნარჩენ დენს (IΔn), მოწყობილობა მოძრაობს მილიწამებში, წყვეტს მიწოდებას მანამ, სანამ გაჟონვამ შეიძლება ზიანი მიაყენოს ადამიანებს ან გამოიწვიოს ხანძარი.

როდის ავირჩიოთ RCBO: საბოლოო ქვესქემები, რომლებსაც ესაჭიროებათ როგორც დენისგან დაცვა, ასევე პირადი გაჟონვისგან დაცვა - გარე კონტეინერები, მოწყობილობების სქემები, ავტოფარეხები, სარდაფები, სველი წერტილები და სხვა ნესტიანი ან ადვილად მისაწვდომი ადგილები.

DABL-63 მიეკუთვნება RCBO კლასს: ერთი მოწყობილობა, სამი დაცვა - ყველაზე სივრცე და ეკონომიური არჩევანი ერთფაზიანი საყოფაცხოვრებო საბოლოო სქემებისთვის.

როგორ ავირჩიოთ სწორი RCBO?

1. ნომინალური დენი (In): ემთხვევა მიკროსქემის უწყვეტ დატვირთვას, სათავეს ტექნიკის შემომავალი დენებისთვის (მაგ. 40A მოიცავს საყოფაცხოვრებო ტექნიკის სტანდარტულ სქემებს).

2. გაწყვეტის სიმძლავრე (Icn): უნდა იყოს უფრო მაღალი ვიდრე პერსპექტიული მოკლე შერთვის დენი ინსტალაციის ადგილზე; 6kA მოიცავს ტიპიური საცხოვრებელი და მსუბუქი კომერციული ხარვეზის დონეებს.

3. ბოძები: 1P+N ერთფაზიანი საბოლოო სქემებისთვის კომპაქტური DIN-ლიანდაგის დამაგრებით.

4. გამორთვის მახასიათებელი: C-მრუდი (5–10× In) ზოგადი საყოფაცხოვრებო და საყოფაცხოვრებო ტექნიკის დატვირთვისთვის; B- მრუდი მგრძნობიარე ელექტრონიკისთვის; D- მრუდი ძრავის დასაწყებად.

5. სტანდარტები და სერთიფიკატი: IEC/EN 61009-1 შესაბამისობა და CE მარკირება არის საბაზისო საფუძველი საერთაშორისო პროექტებისთვის.

6. გამოყენება: გარე კონტეინერები, მოწყობილობების სქემები და ავტოფარეხის/სარდაფის განათება შეიძლება მოითხოვოს უფრო მაღალი მგრძნობელობა, ვიდრე ზოგადი შიდა სქემები.

როგორ გამოიყურება კარგად განსაზღვრული RCBO

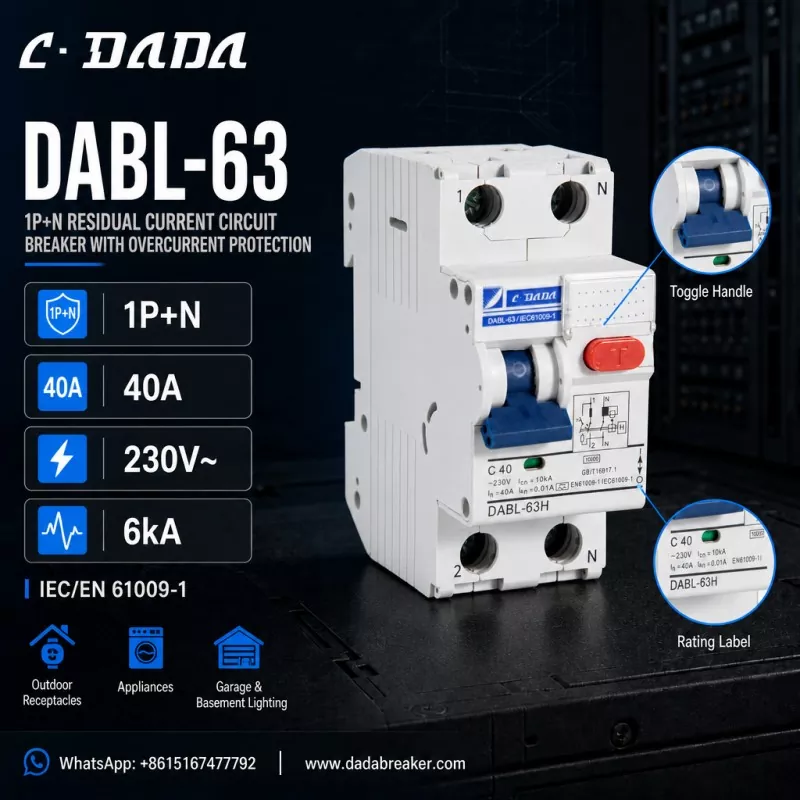

ამ კონკრეტულის გასაკეთებლად, განიხილეთ DABL-63-დანC·DADA Electric, 1P+N ნარჩენი დენის ამომრთველი დენის ჭარბი დაცვით, რომელიც ასახავს რა უნდა ვეძებოთ ამ კლასის მოწყობილობებში: 1P+N კონფიგურაცია

● მუდმივი ბოძების გადართვა და ნეიტრალური მიყოლებით, კომპაქტურია სტანდარტული DIN-სარკინიგზო სადისტრიბუციო დაფებისთვის 40A ნომინალური დენი (In)

● C-მრუდის გამორთვით (C40) 230V~ ნომინალური ძაბვით

● 6 კA დარღვევის სიმძლავრე (Icn)

● IΔn = 0.01A (10mA) მაღალი მგრძნობელობის ნარჩენი დენის დაცვა

● IEC/EN 61009-1 შესაბამისობა

● წითელი T ტესტის ღილაკი პერიოდული ფუნქციონალური შემოწმებისთვის, ტერმინალები მონიშნული 1/2/N, რეიტინგის ეტიკეტი და წრედის დიაგრამა დაბეჭდილი კორპუსზე

● აშენებულია გარე ჭურჭლის, საყოფაცხოვრებო ტექნიკის, ავტოფარეხისა და სარდაფის განათებისთვის

ლოგიკა ამ სპეციფიკაციის უკან

40A, 1P+N ჩარჩო 10mA მაღალი მგრძნობელობის გაჟონვისგან დაცვით ფარავს საცხოვრებლის საბოლოო სქემების უმრავლესობას: 40A ემთხვევა საერთო ტექნიკის დატვირთვას და სოკეტების სქემებს, 1P+N ინარჩუნებს მოწყობილობას კომპაქტურად გადატვირთული სადისტრიბუციო დაფებისთვის, ხოლო 10mA მგრძნობელობა უზრუნველყოფს მის პერსონალურ მგრძნობიარობას, სადაც I მოითხოვს EC-ის დამატებით ფენას. ადგილები და ბავშვების ირგვლივ.

FAQ

კითხვა: რა არის RCBO?

პასუხი: RCBO — ნარჩენი დენის ამომრთველი დენზე მეტი დაცვით — არის გადატვირთვის მაგიდის დაბალი ძაბვის დამცავი მოწყობილობა, რომელიც აერთიანებს გადატვირთვისაგან დაცვას, მოკლე ჩართვისა და ნარჩენი დენის (გაჟონვის) დაცვას ერთ ერთეულში, როგორც წესი 63A-მდე საბოლოო სქემებისთვის.

Q: რა განსხვავებაა RCBO-სა და MCB-ს შორის?

პასუხი: MCB უზრუნველყოფს მხოლოდ გადატვირთვისაგან და მოკლე ჩართვის დაცვას. RCBO ამატებს ნარჩენი დენის (გაჟონვის) გამოვლენას თავზე, წყვეტს წრედს, როდესაც გაჟონვის დენი აღემატება IΔn - იცავს ადამიანებს და ხელს უშლის ელექტრო ხანძარს.

კითხვა: რას ნიშნავს IΔn = 10mA?

პასუხი: IΔn არის ნომინალური ნარჩენი მოქმედი დენი. 10 mA არის მაღალი მგრძნობელობის ნიშანი: მოწყობილობა იშლება, როდესაც გაჟონვის დენი მიაღწევს 10 mA-ს, რაც უზრუნველყოფს უფრო სწრაფ პერსონალურ დაცვას, ვიდრე 30mA ზოგადი დანიშნულების ნიშანი.

კითხვა: რა არის DABL-63 RCBO?

პასუხი: DABL-63 არის 1P+N ნარჩენი დენის ამომრთველი C·DADA Electric-ისგან ზედმეტად დაცვით — 40A, C-მრუდი, 230V~, 6kA გაწყვეტის სიმძლავრე და 10mA მაღალი მგრძნობელობის გაჟონვისგან დაცვა, შეესაბამება IEC/EN 61009-1, საყოფაცხოვრებო ტექნიკის და საყოფაცხოვრებო მოწყობილობებისთვის. განათება.
