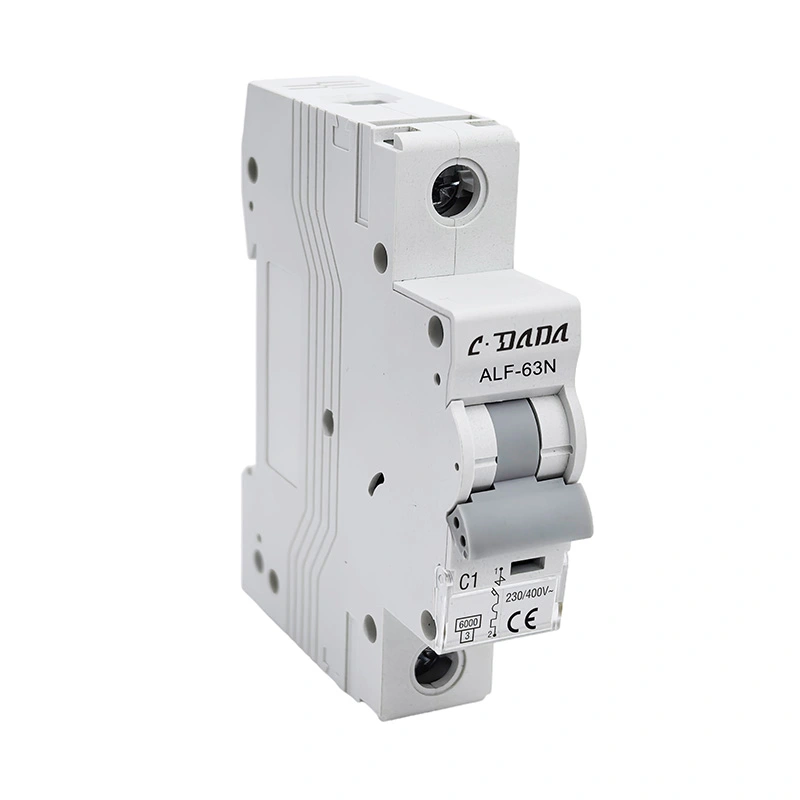

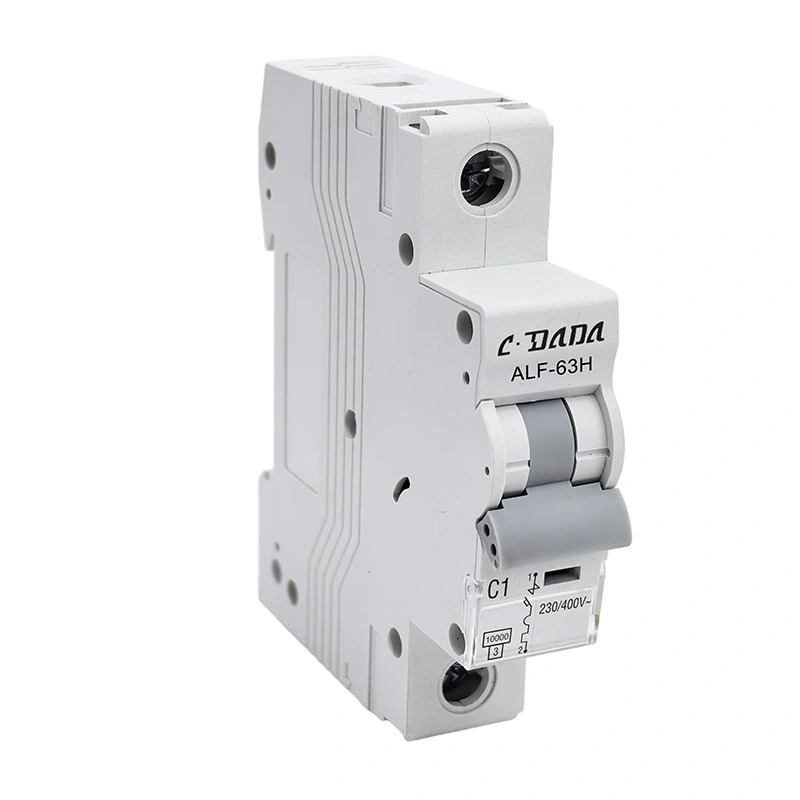

6KA 10kA მინიატურული ამომრთველი

ALF-63N/H სერიის მაღალი წყვეტის 6KA 10kA მინიატურული ამომრთველი (MCB), შეესაბამება IEC60898 სტანდარტს, MCB-ს აქვს დამახასიათებელი საიმედო შესრულება, ზუსტი დამცავი ფუნქცია, გამოშვების მოკლე დრო და მაღალი შესვენების ტევადობა, ასევე მცირე მოცულობა. იგი ფართოდ გამოიყენება კონტაქტორების, გადამრთველების და ელექტრო მოწყობილობების გადატვირთვაში.

დაუკავშირდით CDADA-ს და გვირჩიეთ, როგორც მწარმოებელი, ჩვენ შეგვიძლია შემოგთავაზოთ OEM/ODM სერვისები.

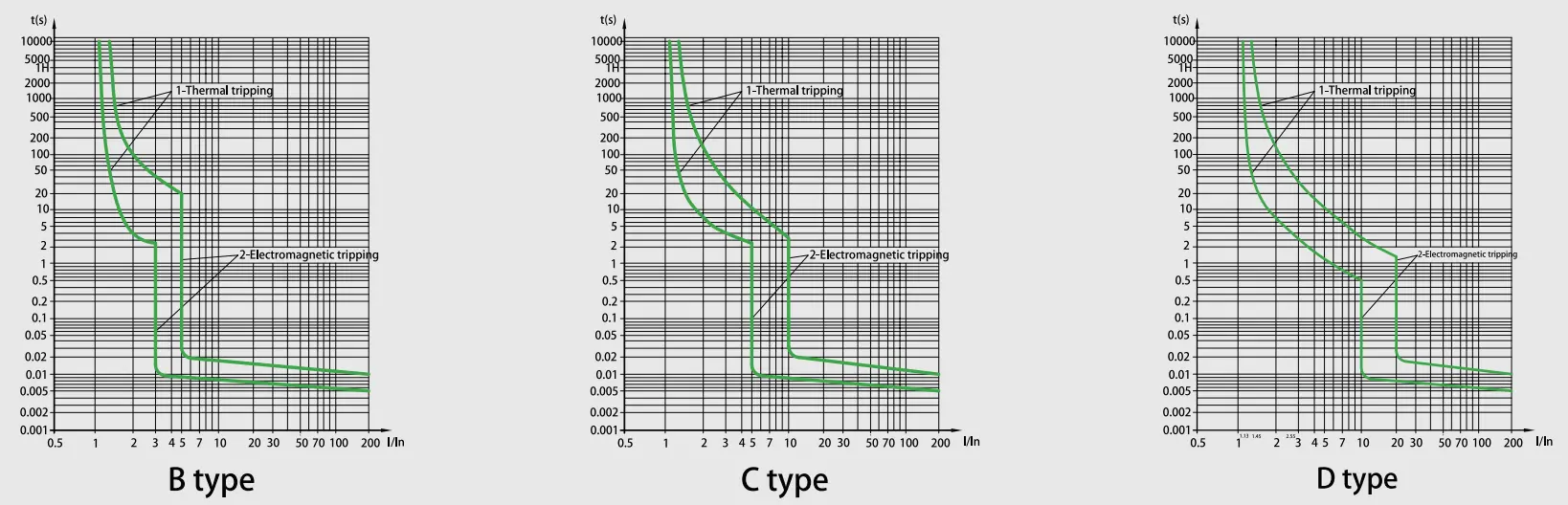

დამახასიათებელი მრუდი

ტექნიკური სპეციფიკაცია

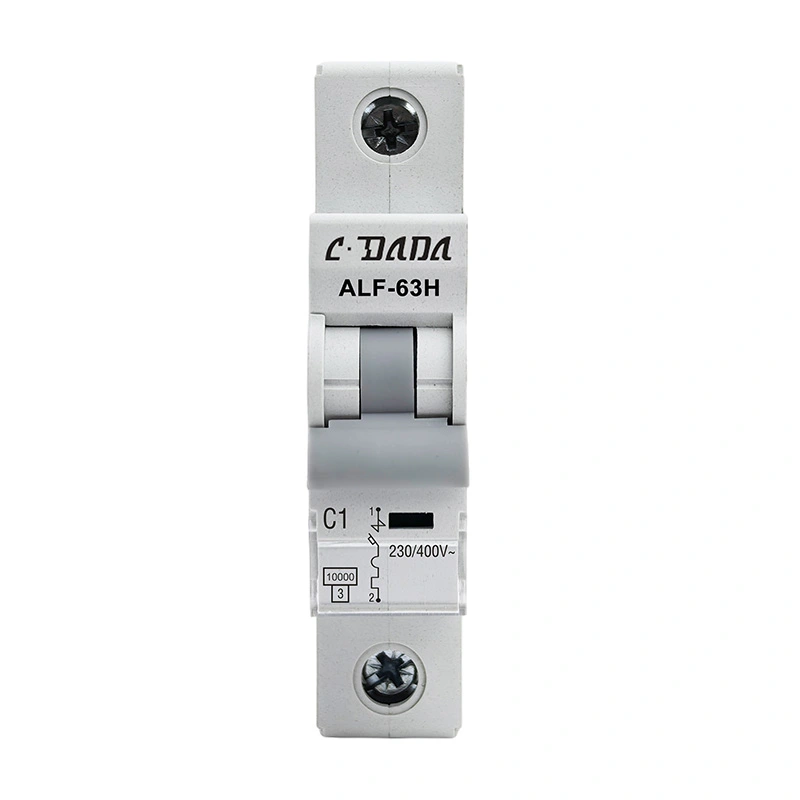

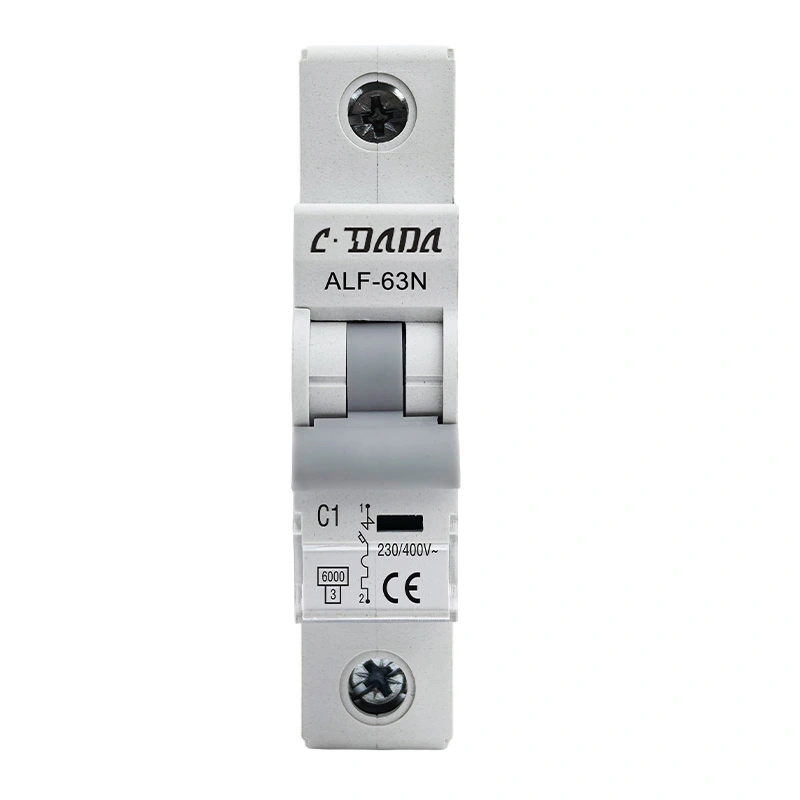

ALF-63N/H Series 6KA 10kA მინიატურული ამომრთველი
სტანდარტული	EN/IEC60898-1
დარღვევის სიმძლავრე (kA)	6,10
დაცვა	გადატვირთვისა და მოკლე ჩართვის წინააღმდეგ
რეიტინგული დენი (A) In	1,2,3,4,6,10,13,16,20,25,32,40,50,63
ნომინალური ძაბვა (V)	1PAC 230/400,240/415
	1P+N,2P,3P,3P+N,4PAC400/415
რეიტინგული იმპულსური გამძლეობის ძაბვა Uimp(kV)	4
საიზოლაციო ნომინალური ძაბვა Ui(V)	500
ენერგიის შემზღუდველი კასეტი	3
გარემოს ტემპერატურა (℃)	-25~+40,მაქს.95%ტენიანობა
თერმული მუშაობის ლიმიტი	1.13xln ერთი საათის განმავლობაში გამორთვა არ არის
	1.45 x In Tripping ერთ საათში
მაგნიტური ფუნქციონირება	B:(3-5)xIn,C:(5-10)xIn,D:(10-20)xIn
ბოძების რაოდენობა	1P,1P+N,2P,3P,3P+N და 4P
მოგზაურობის ტიპი	თერმული/მაგნიტური გათავისუფლება
ტერმინალის სიმძლავრე	16 მმ² მოქნილი ან 25 მმ² ხისტი 25A-მდე რეიტინგები
	25 მმ² მოქნილი ან 35 მმ² ხისტი 32A-დან 63A-მდე რეიტინგებით
დაცვის ხარისხი	IP20
ინსტალაცია	მონტაჟი 35 მმ DIN რელსზე
სიგანე	17.8 მმ თითო ბოძზე

ამომრთველის გამოშვების მახასიათებელი

არა.	გამოშვების რეიტინგული დენი (A)	საწყისი მდგომარეობა	ტესტი მიმდინარე	მითითებული დრო	მიღებული შედეგი	შენიშვნები
1	1-63	ცივი მდგომარეობა	1.13 ინ	t≤1 სთ	არამოგზაურობა
2	1-63	წინა გამოცდაზე	1,45 ლნ	t<1სთ	მოგზაურობა	დენის დაყენება მითითებულ მნიშვნელობამდე სტაბილურად 5 წამში
3	≤32-ში	ცივი მდგომარეობა	2.55 ინ	1s	მოგზაურობა
	32-ში
4	1-63	ცივი მდგომარეობა	3ინ	t≤0.1s	არამოგზაურობა	B ტიპის
			5ინ	t<0.1s	მოგზაურობა	B ტიპის
			5 10 ლნ	t≤0.1s	არამოგზაურობა	C ტიპის
			10 ინ	t<0.1s	მოგზაურობა	C ტიპის
			20ლნ	t≤0.1s	არამოგზაურობა	D ტიპის
				t<0.1s	მოგზაურობა	D ტიპის

გამძლეობა (ოპერაციები)

კატეგორია	ოპერაციული ციკლები	მუშაობის სიხშირე	რეიტინგული დენი
ელექტრო გამძლეობა	4000	240/სთ	1-32
		120/სთ	40-63
მექანიკური გამძლეობა	10000	240/სთ	1-63

მახასიათებლები

★ ულტრა-მაღალი მოკლე ჩართვის გაწყვეტის სიმძლავრე

რკალის მართვის მოწინავე ტექნოლოგია აღწევს შეფერხების უფრო მაღალ შესაძლებლობებს ინდუსტრიის სტანდარტებთან შედარებით, რაც უზრუნველყოფს საიმედო დაცვას სამრეწველო კლასის ელექტრო სისტემებისთვის ექსტრემალურ დეფექტურ პირობებში.

★ ორმაგი რეჟიმის კავშირის ინტერფეისი

ინტეგრირებული ჰიბრიდული ტერმინალის დიზაინი მხარს უჭერს როგორც ხისტი ავტობუსის დამაგრებას, ასევე კაბელის მოქნილ დამაგრებას, რაც საშუალებას აძლევს ხელსაწყოების გარეშე ადაპტირებას სხვადასხვა ინსტალაციის სცენარებთან და ამცირებს გაყვანილობის დროს 40%-ით.

★ ენერგიის შენახვის მექანიზმი სიცოცხლის ხანგრძლივობისთვის

გაზაფხულის დამხმარე ოპერაციული სისტემა 10000 მექანიკური ციკლის გამძლეობით, აცვიათ-კომპენსაციის ტექნოლოგიით

★ Advanced Composite Enclosure

ცნობადობის საწინააღმდეგო, სითბოს მდგრადი და იმპულსური თვისებების მქონე ინტეგრირებული რკალი ჩაქრობის კამერებით შემაკავებელი დეფექტების მოვლენებისთვის.

★ დინამიური მიმდინარეობის შემზღუდველი ტოპოლოგია

ენერგიის გაშვების ინტელექტუალური ჩახშობა ამცირებს პიკური ხარვეზის დენებს 65-80%-ით, რაც საშუალებას აძლევს მოწყობილობის სპეციფიკაციის ოპტიმიზაციას 30%-ით მთლიანი სისტემის ხარჯების შემცირების პოტენციალით.

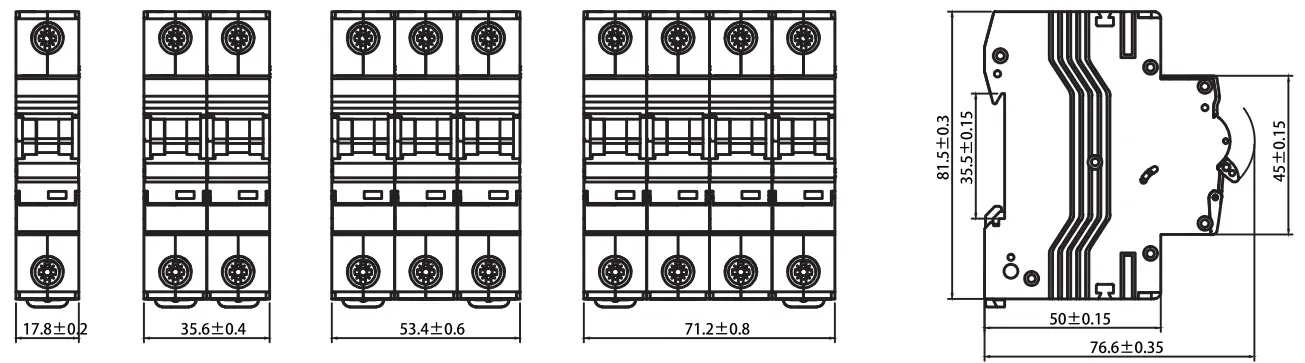

კონტურის ზომები

განაცხადის სცენარები

★ საცხოვრებელი: სამომხმარებლო ერთეულები და სადისტრიბუციო დაფები სახლის უსაფრთხოებისთვის.

★ სამრეწველო: კონტაქტორების, გადართვის და მძიმე ელექტრო აპარატების დაცვა.

★ კომერციული: საოფისე შენობები და სავაჭრო ცენტრები, რომლებიც საჭიროებენ მაღალ საიმედოობას.

ხარისხის კონტროლი და სტანდარტული ტესტირება

★ ყოველი CDADA MCB გადის მკაცრ ტესტირებას IEC60898-1-თან შესაბამისობის უზრუნველსაყოფად:

★ თერმული გამორთვის ტესტი: დამოწმებული 1.13 ინჩზე (არამოგზაურობის) და 1.45 ინჩზე (მოგზაურობა 1 საათში).

★ მაგნიტური გამორთვის ტესტი: ზუსტი გამოშვების ტესტირება B, C და D მახასიათებლებისთვის.

★ ელექტრული გამძლეობა: ტესტირება 4000 საოპერაციო ციკლისთვის.

★ მექანიკური გამძლეობა: დამოწმებული 10000 ციკლისთვის.

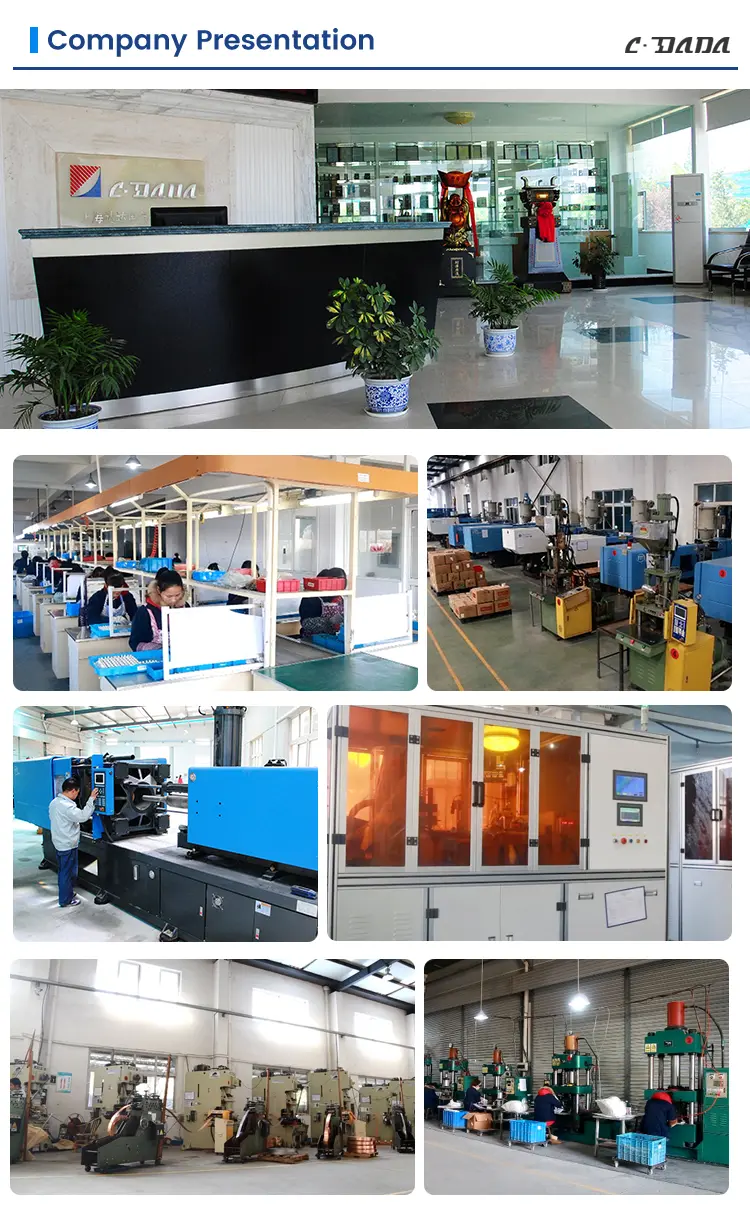

ქარხნის სიძლიერე და მხარდაჭერა

Shanghai DADA Electric Co., Ltd. არის წამყვანი მწარმოებელი მოწინავე საწარმოო ხაზებით და პროფესიონალი საინჟინრო გუნდით. ჩვენ გთავაზობთ:

★ მორგებული OEM/ODM სერვისები გლობალური ბრენდებისთვის.

★ უახლესი ტესტირების მოწყობილობა ნულოვანი დეფექტების მიწოდების უზრუნველსაყოფად.

★ გლობალური ლოჯისტიკის მხარდაჭერა: ოპტიმიზებული შეფუთვა საზღვაო და საჰაერო ტვირთებისთვის, რათა უზრუნველყოფილი იყოს პროდუქტების იდეალურ მდგომარეობაში ჩამოსვლა.
