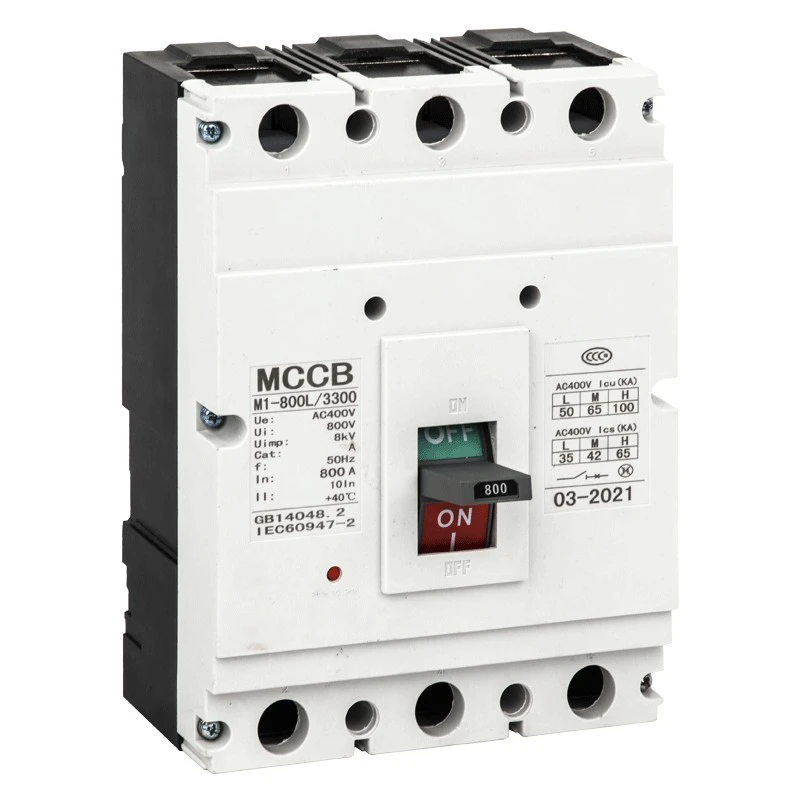

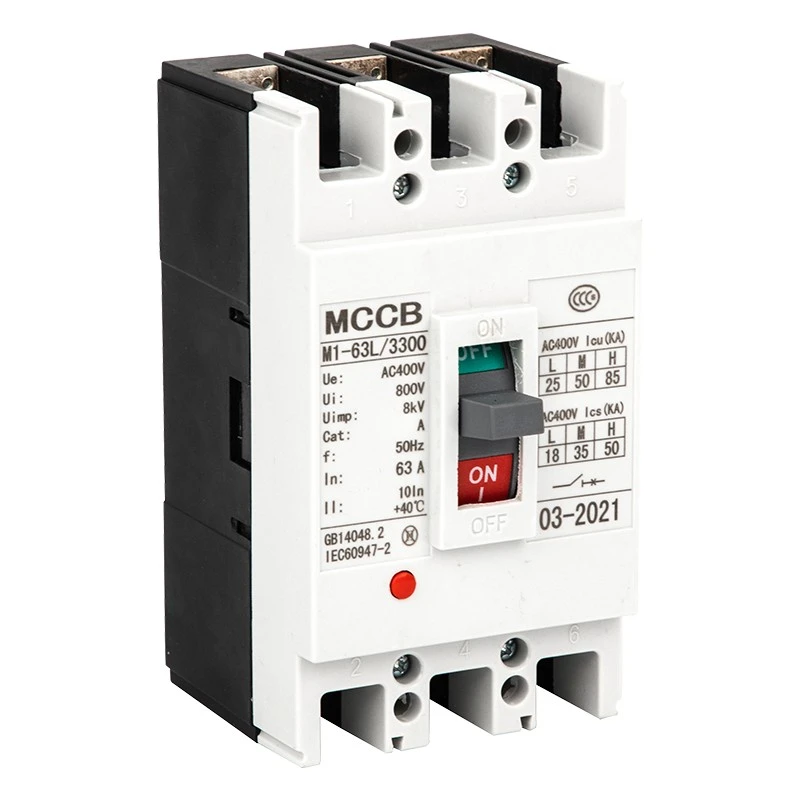

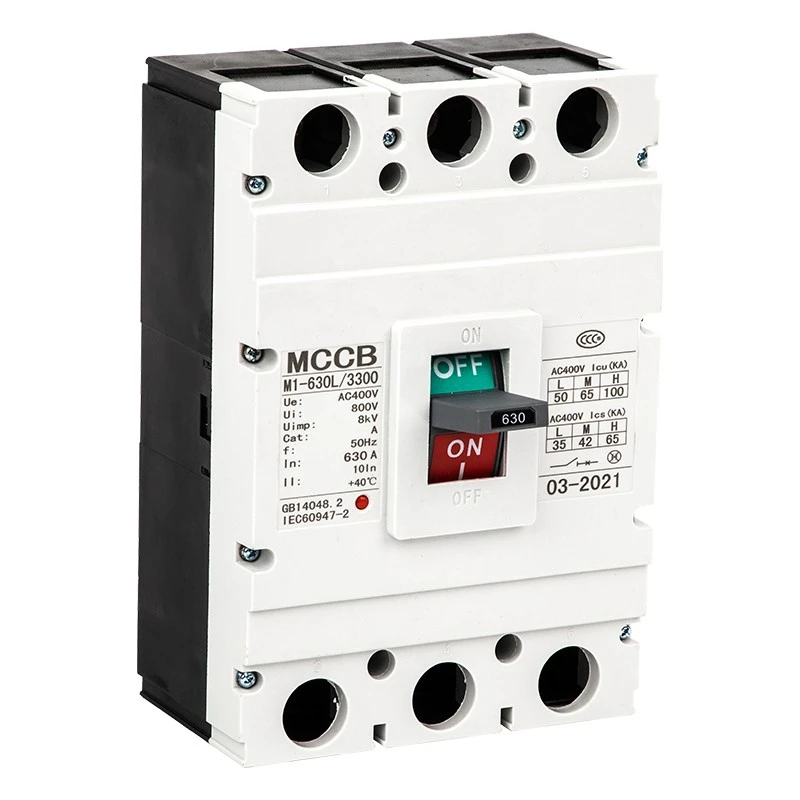

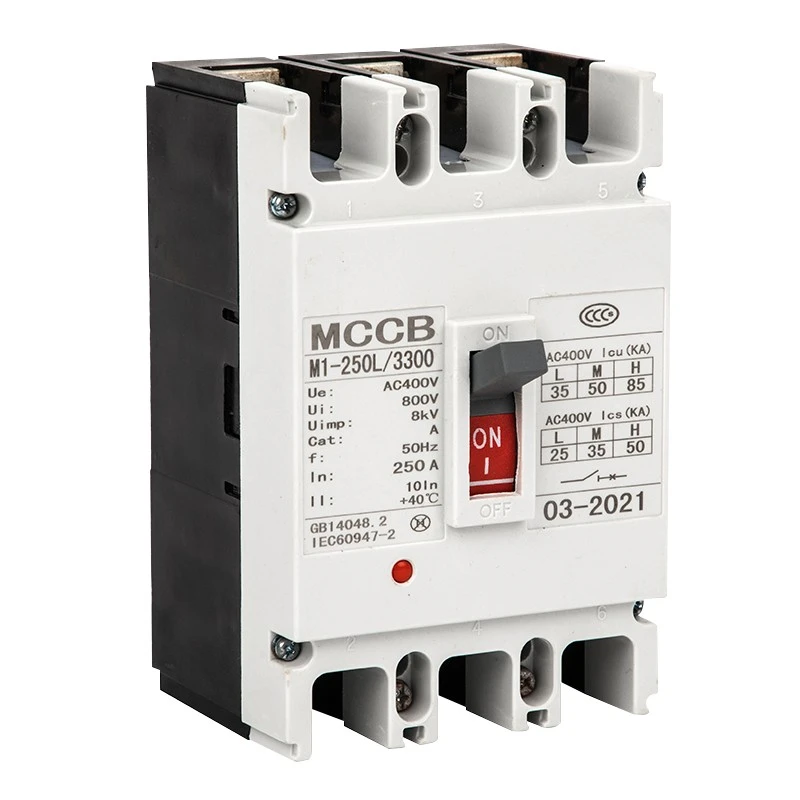

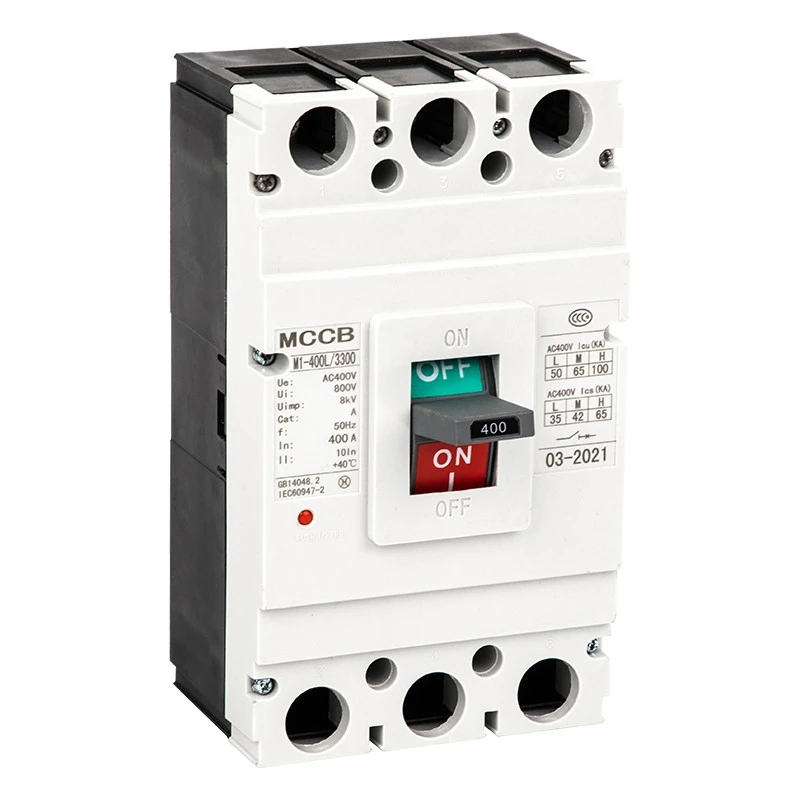

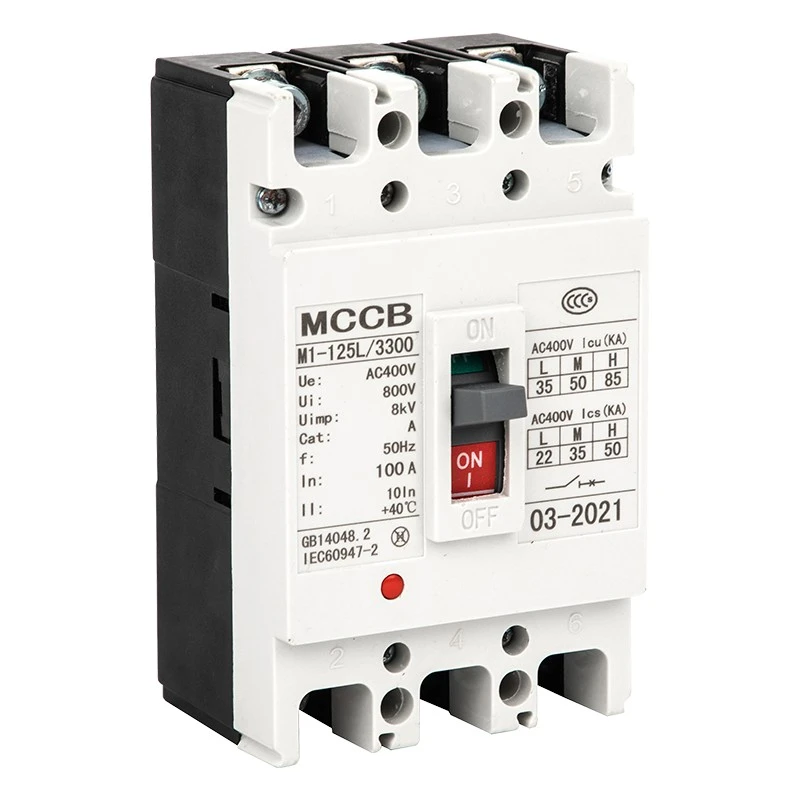

CM1 სხმული კორპუსის ამომრთველი
Model:DAM2 (CM1) Series
CDADA CM1 ჩამოსხმული კორპუსის ამომრთველი (MCCB) შექმნილია ნაყარი შესყიდვისთვის, IEC60947-2 სერთიფიკატით და სტაბილური ფუნქციონირებით სამრეწველო ენერგოსისტემებისთვის. CM1 MCCB იყენებს მაღალი სიმტკიცის სტრუქტურას და საიმედო გამორთვის მექანიზმს, მარტივი ინსტალაცია და შენარჩუნება. ის აერთიანებს ინტელექტუალურ დაცვას გამძლე დიზაინთან, რაც უზრუნველყოფს ხანგრძლივ მომსახურებას ელექტროენერგიის განაწილებაში და მძიმე ინდუსტრიულ პროგრამებში.
ეს DAM2 (CM1) სერიის CM1 Molded Case Circuit Breaker არის მაღალი ხარისხის დაბალი ძაბვის დამცავი მოწყობილობა, რომელიც წარმოებულია შანხაის DADA Electric Co., Ltd.-ის მიერ, სანდო მწარმოებელი და მიმწოდებელი ჩინეთში. ნომინალური საიზოლაციო ძაბვით 800V-მდე, ნომინალური სამუშაო ძაბვით 400V/690V და ნომინალური დენით 63A-დან 1600A-მდე, იგი ფართოდ გამოიყენება ელექტროენერგიის განაწილებისთვის, მიკროსქემის დაცვის, ძრავის კონტროლისა და იშვიათი გადართვისთვის.
ეს სერია მხარს უჭერს ვერტიკალურ და ჰორიზონტალურ ინსტალაციას, შეესაბამება IEC60947-2 სტანდარტს და უზრუნველყოფს ელექტრო მოწყობილობების სრულ გადატვირთვისაგან, მოკლე ჩართვისა და ძაბვისგან დაცვას.
პროდუქტის მახასიათებლები
★ საიზოლაციო ნომინალური ძაბვა: 800V; სამუშაო ძაბვა: 400V/690V
★ მიმდინარე დიაპაზონი: 63A, 100A, 225A, 400A, 630A, 800A, 1250,1600A
★ გატეხვის სიმძლავრე: L სტანდარტი, M საშუალო, H მაღალი მსხვრევის ტიპი
★ თერმო-მაგნიტური და ელექტრომაგნიტური ორმაგი გამოშვების რეჟიმები
★ ვერტიკალური / ჰორიზონტალური მონტაჟი, შესაფერისი იზოლაციისთვის
★ ფართო გარემო ტემპერატურის დიაპაზონი: -5℃~+40℃
★ სიმაღლე ≤2000მ, დაბინძურების ხარისხი 3
აპლიკაციები
CDADA CM1 Molded Case Circuit Breaker ფართოდ გამოიყენება სამრეწველო და სამოქალაქო ელექტროენერგიის განაწილების სისტემებში, მათ შორის ქარხნებში, შენობებში, მონაცემთა ცენტრებში, ელექტროსადგურებში, ინფრასტრუქტურაში, მექანიკურ აღჭურვილობაში და ელექტროგადამცემი კაბინეტებში. იგი ასევე გამოიყენება ძრავის დაცვისთვის, მიკროსქემის გარდაქმნისთვის და უსაფრთხო ელექტრომომარაგებისთვის სამშენებლო, მეტალურგიაში, ნავთობქიმიურ და სხვა ინდუსტრიებში.
ტექნიკური პარამეტრები
★ სტანდარტები: IEC60947-2, GB14048.2
★ სიხშირე: AC 50Hz/60Hz
★ ბოძი: 1P,2P, 3P, 4P
★ გამოშვება: თერმომაგნიტური (ორმაგი), ელექტრომაგნიტური (მყისიერი)
★ მომენტალური პარამეტრი: განაწილების ტიპი 10In±20%; ძრავის ტიპი 12 ± 20%
★ მონტაჟი: წინა გაყვანილობა, უკანა გაყვანილობა, დანამატის ტიპი
★ ოპერაცია: მექანიკური, ელექტრო სამოქმედო მექანიზმი
|
მოდელი |
პოლუსი |
რეიტინგული დენი (A) |
რეიტინგული მოქმედი ძაბვის (V) |
რეიტინგული იზოლაცია ძაბვის (V) |
რეიტინგული საბოლოო მოკლე ჩართვის სიმძლავრე (Icu) |
ფლეშოვერი მანძილი (მმ) |
||
|
ტესტის ძაბვა (V) |
იკუ (kA) |
Ics (kA) |
||||||
|
DAM2L-63 |
3 |
10, 16, 20, 25, 32, 40, 50, 63 |
400 |
500 |
400×1.10 |
25 |
18 |
0 |
|
DAM2M-63 |
3, 4 |
50 |
35 |
|||||
|
DAM2L-100 |
3, 4 |
16, 20, 25, 32, 40, 50, 63, 80, 100 |
400 |
800 |
30 |
22 |
≤50 |
|
|
DAM2M-100 |
2, 3, 4 |
50 |
35 |
|||||
|
DAM2H-100 |
3 |
85 |
50 |
|||||
|
DAM2L-100 |
3, 4 |
690 |
10 |
5 |
||||
|
DAM2M-100 |
2, 3, 4 |
20 |
10 |
|||||
|
DAM2L-225 |
3, 4 |
100, 125, 140, 160, 180, 200, 225 |
400 |
800 |
35 |
25 |
||
|
DAM2M-225 |
2, 3, 4 |
50 |
35 |
|||||
|
DAM2H-225 |
3 |
85 |
50 |
|||||
|
DAM2L-225 |
3, 4 |
690 |
10 |
5 |
||||
|
DAM2M-225 |
2, 3, 4 |
20 |
10 |
|||||
|
DAM2L-400 |
3 |
225, 250, 315, 350, 400 |
400 |
800 |
50 |
35 |
≤100 |
|
|
DAM2M-400 |
3, 4 |
65 |
42 |
|||||
|
DAM2H-400 |
3 |
100 |
65 |
|||||
|
DAM2L-400 |
3 |
690 |
15 |
8 |
||||
|
DAM2M-400 |
3, 4 |
20 |
10 |
|||||
|
DAM2L-630 |
3 |
400, 500, 630 |
400 |
800 |
50 |
35 |
||
|
DAM2M-630 |
3, 4 |
65 |
42 |
|||||
|
DAM2H-630 |
3 |
100 |
65 |
|||||
|
DAM2L-630 |
3 |
6910 |
15 |
8 |
||||
|
DAM2M-630 |
3, 4 |
20 |
10 |
|||||
|
DAM2M-800 |
3 |
630, 700, 800 |
400 |
800 |
75 |
50 |
||
|
DAM2H-800 |
3 |
100 |
65 |
|||||
|
DAM2M-800 |
3 |
4690 |
30 |
15 |
||||
|
DAM2-1250 |
3 |
800, 1000, 1250 |
400 |
800 |
85 |
42 |
||
|
DAM2-1250 |
3 |
690 |
25 |
12.5 |
||||
მონახაზი და ინსტალაციის ზომები
ჩვენი CM1 MCCB უზრუნველყოფს სრულ განზომილების მონაცემებს 63A–1600A მოდელებისთვის, მათ შორის წინა გაყვანილობა, უკანა გაყვანილობა და დანამატის ტიპი. ჩარჩოს სხვადასხვა ზომა (63/100/225/400/630/800/1250/1600) დაემთხვა H, H1, H2 ზომებს სტანდარტული კაბინეტის დამონტაჟებისთვის. მექანიკური და ელექტრო ოპერაციული მექანიზმის სიმაღლე ასევე სტანდარტიზებულია მარტივი შეკრებისთვის.
აქსესუარები და ფუნქციები
შიდა აქსესუარები
★ შუნტის გამოშვება: 70%-110% ნომინალური ძაბვა საიმედო გამორთვისთვის
★ ძაბვის დაქვეითება: 35%-70% ძაბვის ვარდნა ავტომატური დაცვისთვის
★ დამხმარე კონტაქტი და განგაშის კონტაქტი: სიგნალის გამოხმაურება და გაუმართაობის სიგნალიზაცია
★ წინასწარ გადახდილი მრიცხველის გამოშვება: დაყოვნების გამორთვა 0,5–2 წმ
გარე აქსესუარები
★ მექანიკური მუშაობის მექანიზმი
★ ელექტრო (ძრავის) მუშაობის მექანიზმი
★ ფაზის გამყოფები, სამონტაჟო ხრახნები, ავტობუსების ნაკრები

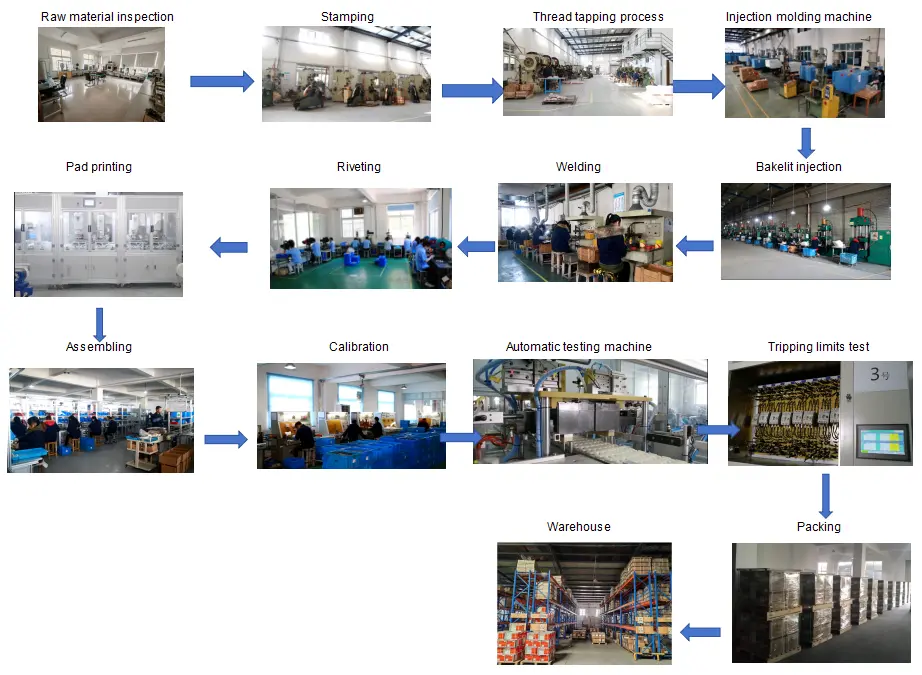

ხარისხის კონტროლის ნაკადი
ნედლეულის შემოწმება → წარმოების დამუშავება → შეკრების ხაზი → მოგზაურობის დამახასიათებელი ტესტი → ტემპერატურის აწევის ტესტი → მოკლე ჩართვის ტესტი → დაბერების ტესტი → გარეგნობისა და განზომილების შემოწმება → შეფუთვა → საბოლოო შემოწმება გადაზიდვამდე

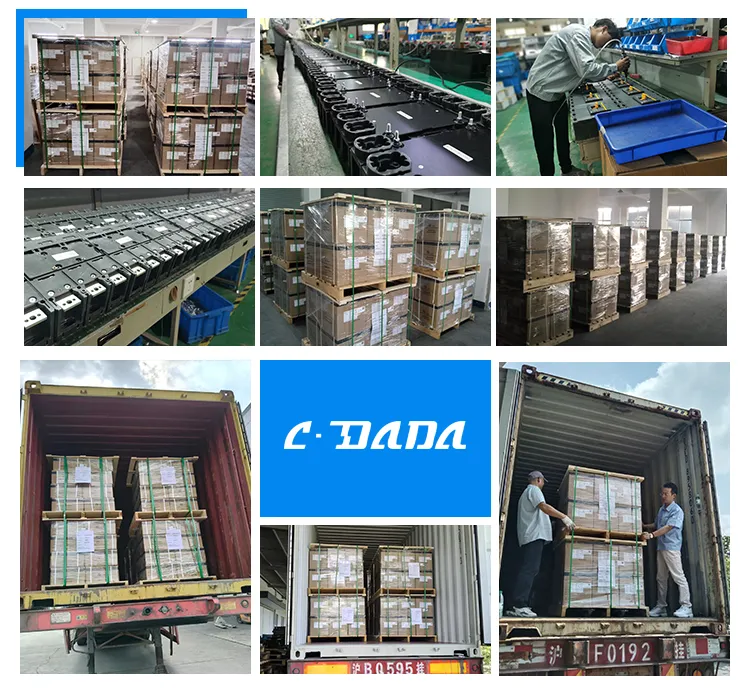

შეფუთვა და მიწოდება
★ სტანდარტული საექსპორტო მუყაო + ხის პლატა უსაფრთხო ტრანსპორტირებისთვის
★ ეტიკეტი: მოდელი, დენი, ბოძი, რაოდენობა, სერთიფიკატი
★ ვარგისია საზღვაო, საჰაერო და სახმელეთო ლოგისტიკისთვის
სერთიფიკატები
IEC60947-2, GB14048.2, CE, CB, ROHS და სხვა საერთაშორისო დამტკიცებები.

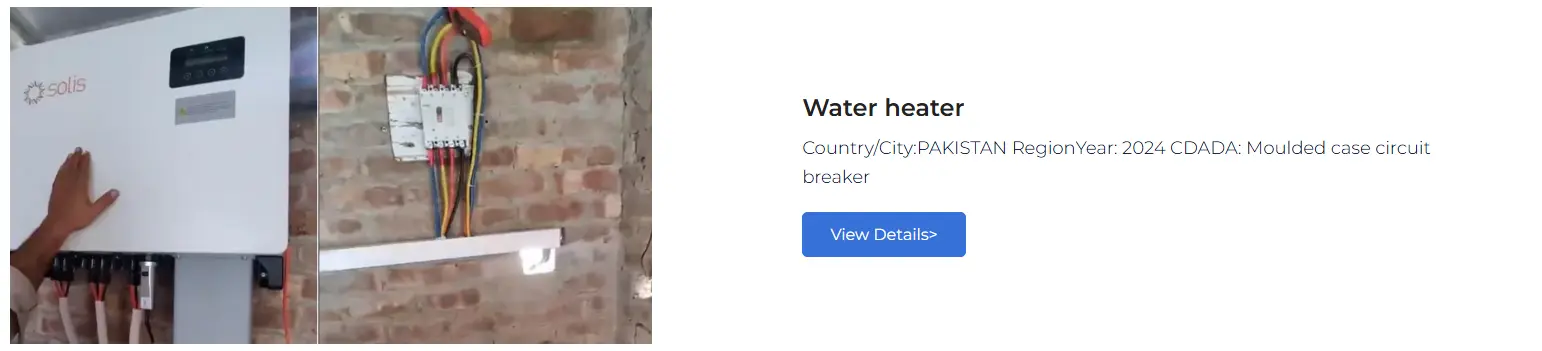

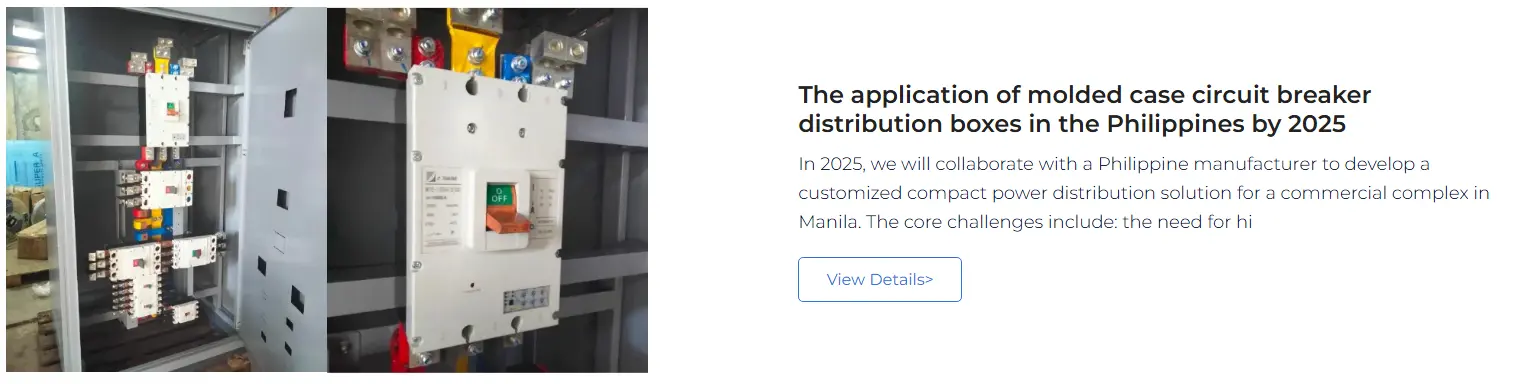

მომხმარებელთა თანამშრომლობის საქმეები
CDADA DAM2 სერიის MCCB მიეწოდება გლობალურ მომხმარებლებს, მათ შორის ელექტროენერგიის განაწილების სისტემის ინტეგრატორებს, სამრეწველო აღჭურვილობის მწარმოებლებს, გადართვის ქარხნებს, სამშენებლო კონტრაქტორებს და OEM ბრენდებს ევროპაში, სამხრეთ-აღმოსავლეთ აზიაში, ახლო აღმოსავლეთში, აფრიკასა და სამხრეთ ამერიკაში. ჩვენ ვთავაზობთ სტაბილურ ნაყარ მიწოდებას და მორგებულ გადაწყვეტილებებს გრძელვადიანი პარტნიორებისთვის.
ცხელი ტეგები: CM1 ჩამოსხმული კორპუსის ამომრთველი, ჩინეთი, მწარმოებელი, მიმწოდებელი, ქარხანა
