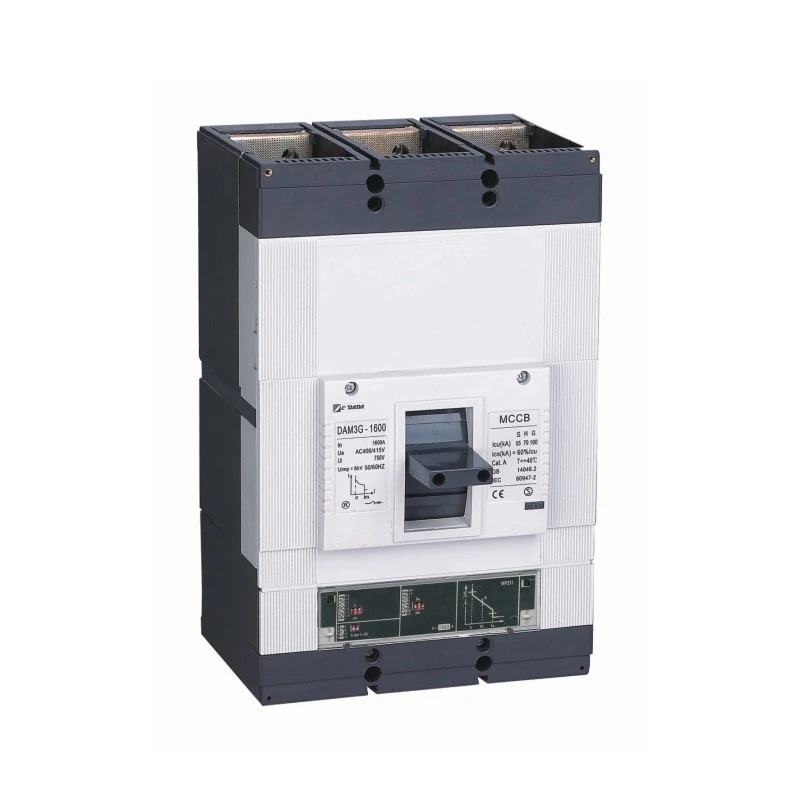

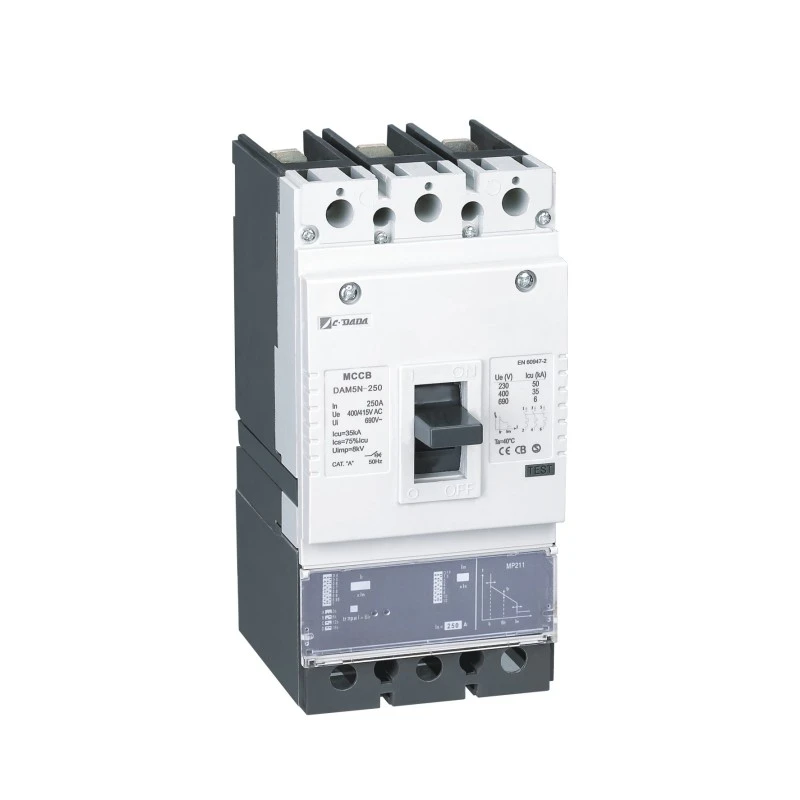

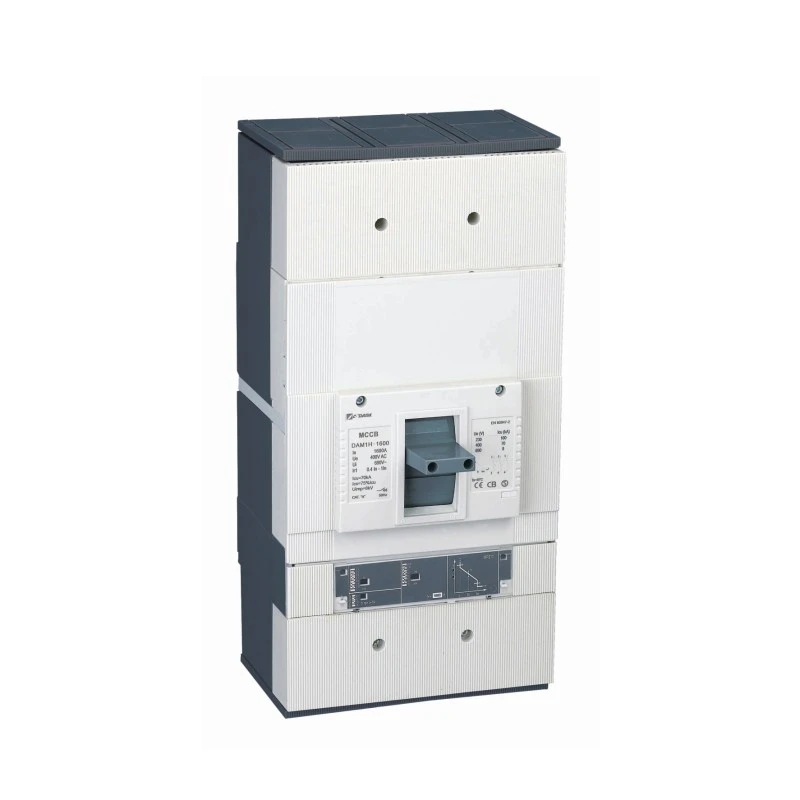

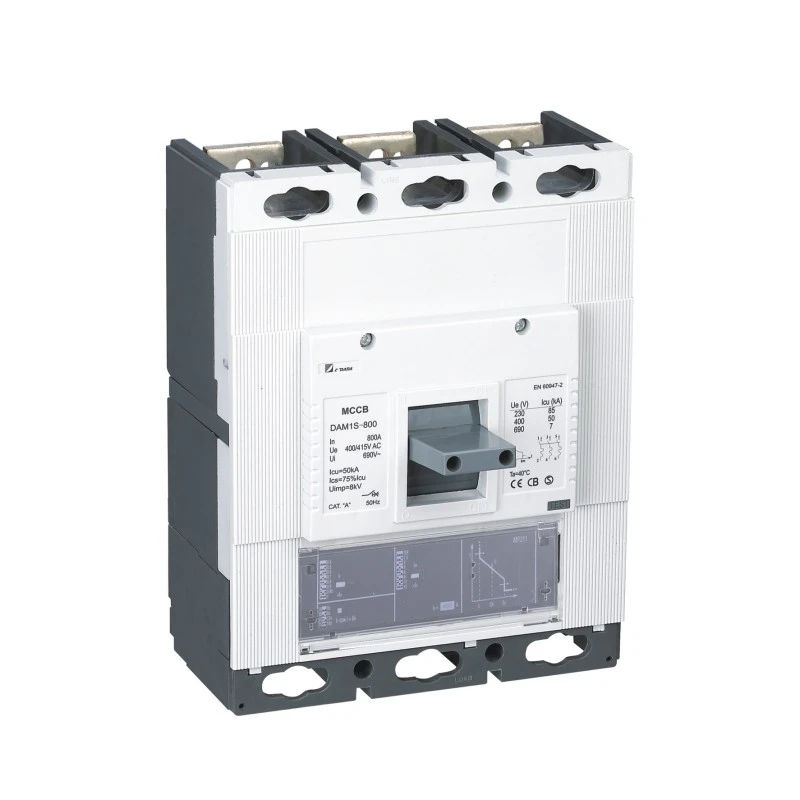

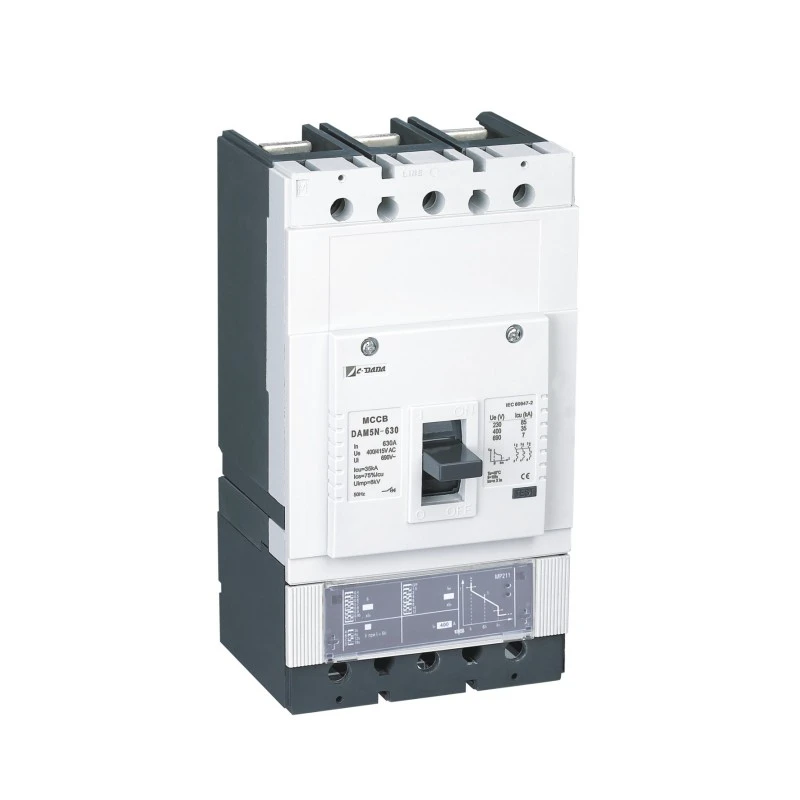

ელექტრონული ტიპის ჩამოსხმული კორპუსის ამომრთველი

თანამედროვე ენერგოსისტემებისთვის, რომლებიც ითხოვენ სიზუსტეს, დაზვერვას და საიმედოობას, ელექტრონული ტიპის ჩამოსხმული კორპუსის ამომრთველი Shanghai DADA Electric CO., LTD. ადგენს ახალ სტანდარტს დაბალი ძაბვის დაცვაში. ტრადიციული თერმომაგნიტური ამომრთველებისგან განსხვავებით, ეს ინტელექტუალური MCCB იყენებს მიკროპროცესორზე დაფუძნებულ ელექტრონულ სამგზავრო ერთეულს, რათა უზრუნველყოს მაღალი სიზუსტის, პროგრამირებადი ჭარბი დენის დაცვა - იმუნური გარემოს ტემპერატურის რყევებისგან.

რეგულირებადი პარამეტრებით 40%–დან 100%–მდე (თერმული) და 1.5×–დან 12×–მდე (მაგნიტური), ის გთავაზობთ შეუდარებელ მოქნილობას კომპლექსური კოორდინაციისთვის მონაცემთა ცენტრებში, სამრეწველო ქარხნებში, საავადმყოფოებში და განახლებადი ენერგიის სისტემებში. რეიტინგული 100A-დან 1600A-მდე 400V/415V-ზე, ის აერთიანებს კომპაქტურ დიზაინს გაფართოებულ ფუნქციონალურობასთან და მოიცავს უშეცდომოდ პირდაპირ გადაადგილებას ექსტრემალური ხარვეზების დროს, მაშინაც კი, თუ ელექტრონიკა მარცხდება.

ძირითადი სპეციფიკაციები

მოდელი: CDADA DAM2 / DE სერია (ელექტრონული ტიპის ჩამოსხმული კორპუსის ამომრთველი)

ტიპი: ელექტრონული ჩამოსხმული კორპუსის ამომრთველი

ბოძები: 3P / 4P

ნომინალური ძაბვა (Ue): 400V / 415V AC

რეიტინგული დენი (In): 100A – 1600A

Trip Unit: მიკროპროცესორზე დაფუძნებული ელექტრონული გამოშვება

თერმული რეგულირება (Ir): 40% - 100% in

მაგნიტური რეგულირება (Im): 1.5× – 12× In

უპირატესობები

★ ფართო დიაპაზონი:100A-დან 1600A-მდე(AC)

★ კომპაქტური ზომები

★ რეგულირებადი თერმული პარამეტრი (40-100%) In.

★ რეგულირებადი მაგნიტური პარამეტრი (1.5-12 ჯერ) ში.

★ დააწკაპუნეთ გამგზავრების ღილაკზე.

★ გამოყავით ძირითადი და რკალი კონტაქტები

★ აქსესუარების ფართო არჩევანი.

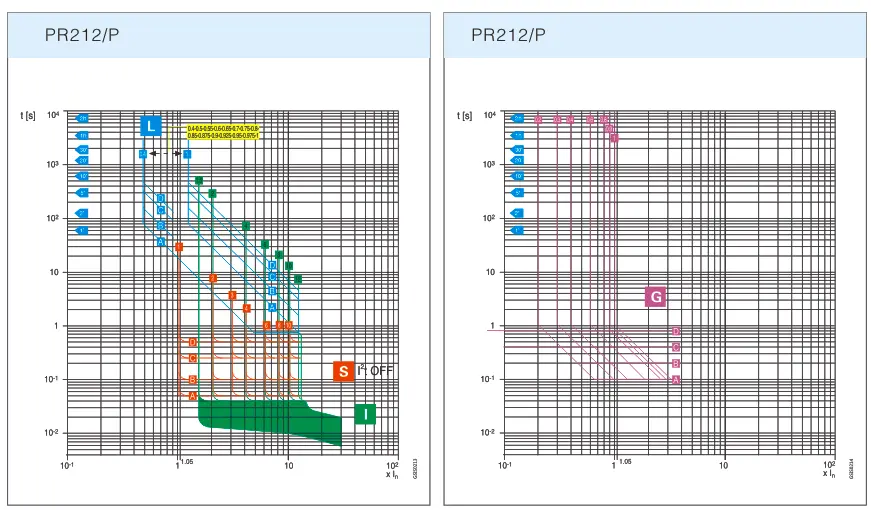

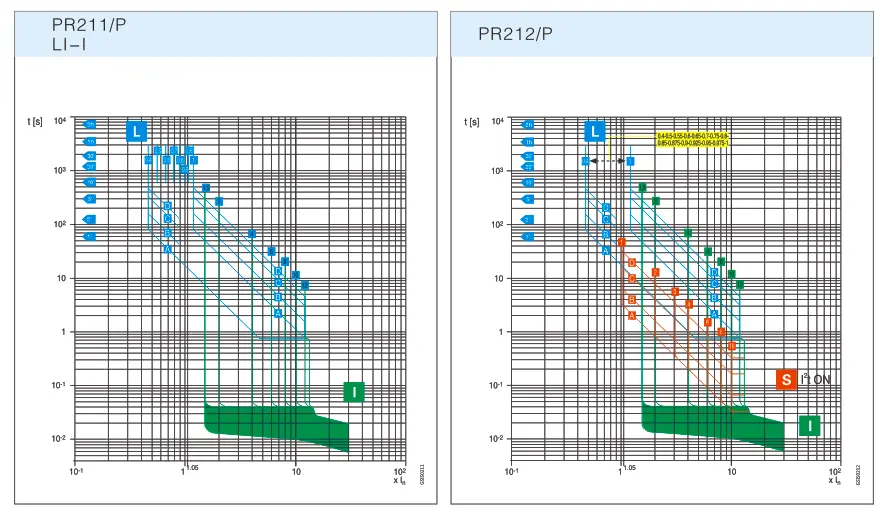

ელექტრონული გამოშვების დამახასიათებელი მრუდი

ელექტრული პარამეტრები

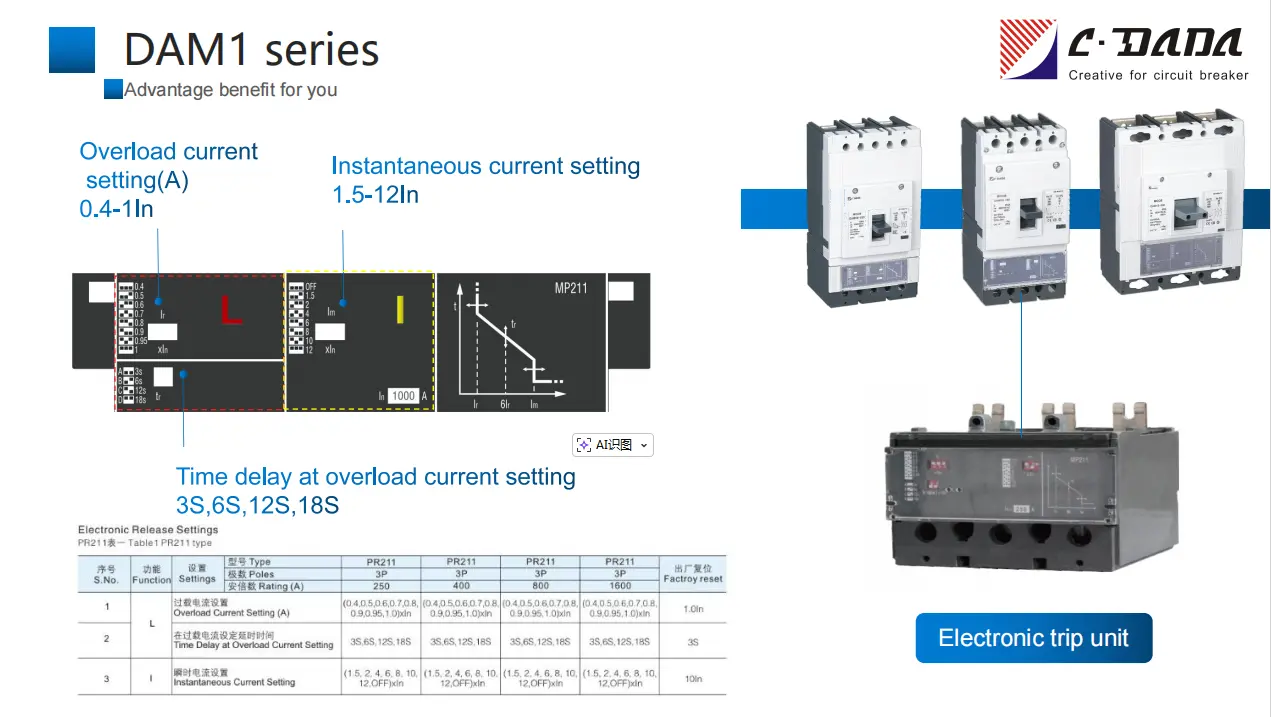

ცხრილი 1 PR211 ტიპი

S.No.

ფუნქცია

პარამეტრები

ტიპი

PR211

PR211

PR211

PR211

ფაქტორების გადატვირთვა

პოლონელები

3P

3P

3P

3P

რეიტინგი (A)

250

400

800

1600

1

L

გადატვირთვის მიმდინარე პარამეტრი (A)

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

1.0 ინ

2

დროის დაყოვნება გადატვირთვის მიმდინარე პარამეტრზე

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

I

მყისიერი დენის პარამეტრი

(1.5, 2, 4, 6, 8, 10, 12, გამორთული) xIn

(1.5, 2, 4, 6, 8, 10, 12, გამორთული) xIn

(1.5, 2, 4, 6, 8, 10, 12, გამორთული) xIn

(1.5, 2, 4, 6, 8, 10, 12, გამორთული) xIn

10 ინ

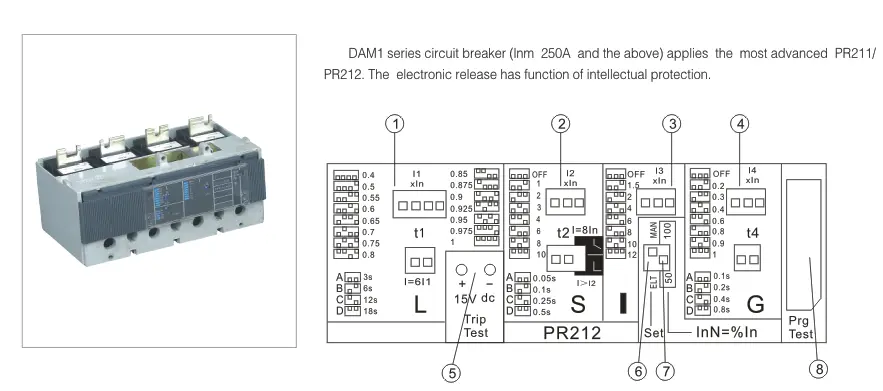

ცხრილი 2 PR212 ტიპი

S.No.

ფუნქცია

პარამეტრები

ტიპი

PR212

PR212

PR212

PR212

ფაქტორების გადატვირთვა

პოლონელები

3P

3P

3P

3P

რეიტინგი (A)

250

400/630

800

1600

1

L

გადატვირთვის მიმდინარე პარამეტრი (A)

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

1.0 ინ

2

დროის დაყოვნება გადატვირთვის მიმდინარე პარამეტრზე

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

S

მოკლე ჩართვის დენის პარამეტრი (A)

(1, 2, 3, 4, 6, 8, 10, გამორთული) xIn

(1, 2, 3, 4, 6, 8, 10, OFF)xIn

(1, 2, 3, 4, 6, 8, 10, OFF)xIn

(1, 2, 3, 4, 6, 8, 10, OFF)xIn

6 ინ

4

დროის დაყოვნება მოკლე ჩართვის დენის პარამეტრზე

0.05, 0.1, 0.25, 0.5

0.05, 0.1, 0.25, 0.5

0.05, 0.1, 0.25, 0.5

0.05, 0.1, 0.25, 0.5

0.1S

5

I

მყისიერი დენის პარამეტრი

(1.5, 2, 4, 6, 8, 10, 12, გამორთული) xIn

(1.5, 2, 4, 6, 8, 10, 12, გამორთული) xIn

(1.5, 2, 4, 6, 8, 10, 12, გამორთული) xIn

(1.5, 2, 4, 6, 8, 10, 12, გამორთული) xIn

10 ინ

6

G

გრუნტის გაუმართაობის მიმდინარე პარამეტრი (A)

(0.2,0.3,0.4, 0.6,0.8,0.9;1.0, გამორთული)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9;1.0, გამორთული)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9;1.0, გამორთული)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9;1.0, გამორთული)xIn

1.0 ინ

7

დროის დაყოვნება ადგილზე დეფექტის პარამეტრზე

0.1, 0.2, 0.4, 0.8

0.1, 0.2, 0.4, 0.8

0.1, 0.2, 0.4, 0.8

0.1, 0.2, 0.4, 0.8

0.4S

8

ელექტრო ან ელექტრონული პარამეტრების ნაკრების შერჩევა

ფუნქციის SET (გამრთველი ELT/MAN)

9

გამოიყენება ნულოვანი ხაზის ჩამრთველის პარამეტრების დასაყენებლად

InN=%In, გადართვა 50/100

10

სოკეტი კავშირის საზომი მოწყობილობისთვის

პანელის სოკეტი

რატომ ავირჩიოთ CDADA Electronic MCCB?

★ ნამდვილი ინტელექტი, არა მხოლოდ ავტომატიზაცია
მიკროპროცესორი განუწყვეტლივ აანალიზებს მიმდინარე ტალღის ფორმებს, რაც საშუალებას იძლევა ზუსტი უკუდროული, განსაზღვრული დროისა და მყისიერი დაცვა - სიცხის ან დაბერების გამო დრიფტის გარეშე.

★ Fail-Safe Design
მაშინაც კი, თუ ელექტრონული ჩართვა მარცხდება, პირდაპირი ელექტრომაგნიტური ჩამკეტი უზრუნველყოფს ამომრთველის ჩართვას მძიმე მოკლე ჩართვის დროს - აკმაყოფილებს IEC 60947-2 უსაფრთხოების სიჭარბის მოთხოვნებს.

★ უმაღლესი კოორდინაცია
ულტრა ფართო რეგულირების დიაპაზონები (40–100% Ir, 1,5–12× Im) იძლევა სრულყოფილ კოორდინაციას ზემოთ/ქვემო დინების მოწყობილობებთან – ამცირებენ გათიშვის ზონებს.

★ Future-Proof ინფრასტრუქტურა
თავსებადია არჩევით საკომუნიკაციო მოდულებთან (Modbus RTU, Profibus) ინტეგრაციისთვის შენობების მართვის სისტემებში (BMS) ან ჭკვიან ბადეებში.

★ გლობალური ხარისხი, კონკურენტული ფასი
დამზადებულია ISO 9001-ის მიხედვით შანხაიში, საერთაშორისო სერთიფიკატებით - გთავაზობთ ევროპულ დონეს აზიური ხარჯების ეფექტურობით.

★ ჩვენ გვყავს 15 ინჟინრის თავდადებული გუნდი, რომელიც ორიენტირებულია პროდუქტის განვითარებაზე, გაუმჯობესებასა და პერსონალიზაციაზე.

იდეალური აპლიკაციები

მონაცემთა ცენტრები: თავიდან აიცილეთ კასკადური წარუმატებლობა ზუსტი შერჩევითი გამორთვით

საავადმყოფოები: უზრუნველყოს სიცოცხლის მხარდაჭერის სისტემების უწყვეტი დენი

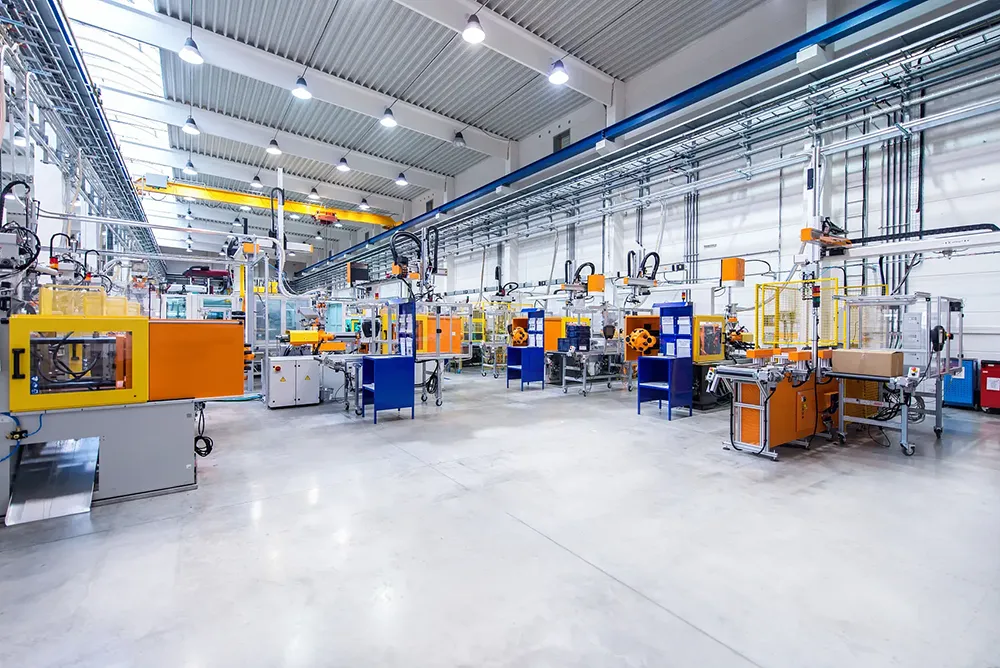

სამრეწველო ავტომატიზაცია: კოორდინაცია VFD-ებთან, რბილი დამწყებებთან და რობოტიკასთან

მზის/ქარის ელექტროსადგურები: ადაპტირება ცვლადი თაობის პროფილებზე

ჭკვიანი კომერციული შენობები: ჩართეთ ენერგიის მონიტორინგი დამატებითი მრიცხველების გარეშე

ხშირად დასმული კითხვები (FAQ)

Q1: რით განსხვავდება ელექტრონული MCCB თერმულ-მაგნიტურისგან?

A1: ელექტრონული ტიპის ჩამოსხმული კორპუსის ამომრთველები იყენებენ მიკროპროცესორს დენის გასაანალიზებლად და მაღალი სიზუსტით ამოქმედების მიზნით. მათზე გავლენას არ ახდენს გარემოს ტემპერატურა, გვთავაზობენ კორექტირების უფრო ფართო დიაპაზონს და შეუძლიათ უზრუნველყონ დატვირთვის მონაცემების აღრიცხვა - განსხვავებით ბიმეტალური/სოლენოიდზე დაფუძნებული თერმომაგნიტური ტიპებისგან.

Q2: არის 1600A ელექტრონული MCCB ხელმისაწვდომი 4-პოლუსიანი კონფიგურაციით?

A2: დიახ - ყველა CDADA ელექტრონული MCCB 250A-დან 1600A-მდე ხელმისაწვდომია როგორც 3P, ასევე 4P ვერსიებში.

Q3: რა მოხდება, თუ ელექტრონული სამგზავრო ბლოკი მარცხდება მოკლე ჩართვის დროს?

A3: ამომრთველი მოიცავს მექანიკურ სარეზერვო ასლს: დეფექტის უკიდურესი დენების დროს (>12×In), მაგნიტური ჩამკეტი იწვევს პირდაპირ გახსნას - უზრუნველყოფს უსაფრთხოებას ელექტრონიკის გარეშეც კი.

Q4: შემიძლია თუ არა რეალურ დროში მიმდინარე მნიშვნელობების მონიტორინგი?

A4: დიახ — ელექტრონული სამგზავრო ერთეული აჩვენებს მყისიერ, მაქსიმალურ, მინიმალურ და საშუალო დენს დროის შერჩეულ ფანჯრებში (მაგ., 24 სთ), რაც სასარგებლოა ენერგიის მართვისთვის.

Q5: რატომ ავირჩიოთ CDADA სხვა ინტელექტუალური MCCB ბრენდების ნაცვლად?

A5: CDADA გთავაზობთ:

● ნამდვილი ორმაგი დიაპაზონის რეგულირება (ბევრი კონკურენტი ზღუდავს Im-ს ≤10×-მდე)

● შეცდომით უსაფრთხო მექანიკური სარეზერვო საშუალება (ყველა „ელექტრონულ“ MCCB-ს არ აქვს ეს)

● კომპაქტური ზომა — ერგება ძველ პანელებს ცვლილების გარეშე

● ძლიერი გლობალური სერტიფიცირების პორტფელი (ASTA, KEMA, CE)

● OEM მეგობრული ფასები ტექნიკური მხარდაჭერით ინგლისურად
