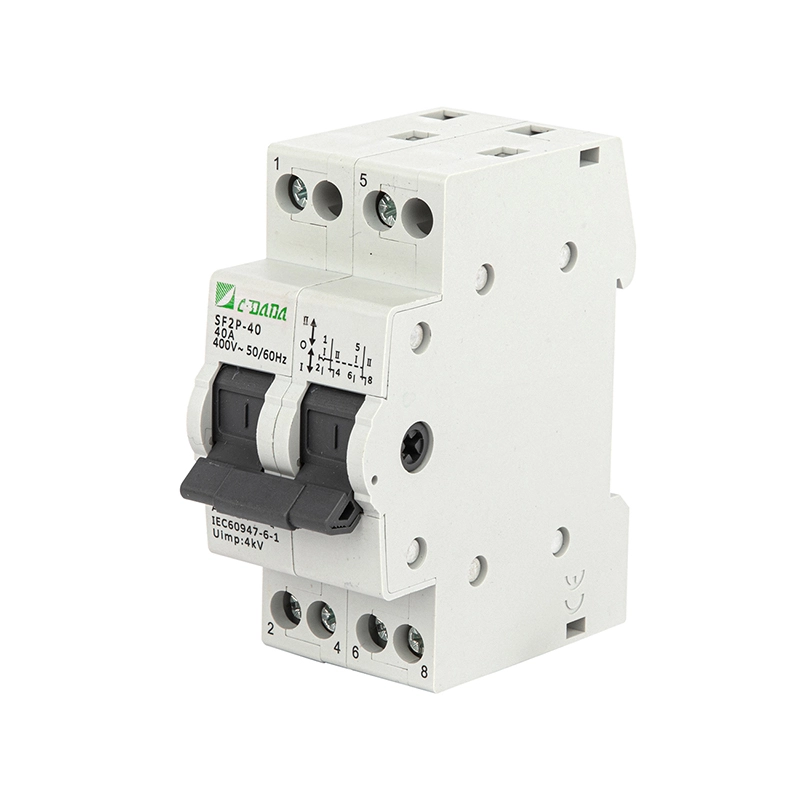

2P გადამრთველი

უზრუნველყოს ენერგიის წყაროს უსაფრთხო და საიმედო გადართვა CDADA SF Series 2P Changeover Switch-ით, ის შესაფერისია კრიტიკული მიკროსქემის კონვერტაციისთვის საცხოვრებელ, კომერციულ და მსუბუქ ინდუსტრიულ პროგრამებში. ეს DIN რელსზე დამონტაჟებული მიკრო გადამრთველი მხარს უჭერს ორმაგ დენის წყაროს ან დატვირთვას მკაფიო 3 პოზიციის ფუნქციონირებით: I -OFF-II, რაც უზრუნველყოფს უწყვეტ გადასვლებს ქსელს/ქსელსა და სარეზერვო/გენერატორის წყაროებს, ძრავის წინ/უკუ კონტროლის ან ფაზის/ძაბვის მონიტორინგის სქემებს შორის.

რეიტინგული AC 50/60Hz, 230–400V და დენებისაგან 16A-დან 125A-მდე, CDADA 2P შეცვლა გადამრთველი შეესაბამება IEC 60947-3 და EN 60947-3 სტანდარტებს. ჩართვა/გამორთვის პოზიციის ინდიკატორებით, მაღალი გამტარობის კონტაქტებით და ზამბარის დახმარებით სწრაფი დამზადების/გატეხვის მექანიზმით, ის უზრუნველყოფს სტაბილურ მუშაობას ხშირი ხელით მუშაობის დროსაც კი. შექმნილია მოდულური ინსტალაციისთვის MCB-ებთან და კონტაქტორებთან ერთად, იდეალურია სადისტრიბუციო დაფებისთვის შენობებში, სატუმბო ოთახებში, ტელეკომის კაბინეტებსა და საგანგებო განათების სისტემებში.

ძირითადი სპეციფიკაციები

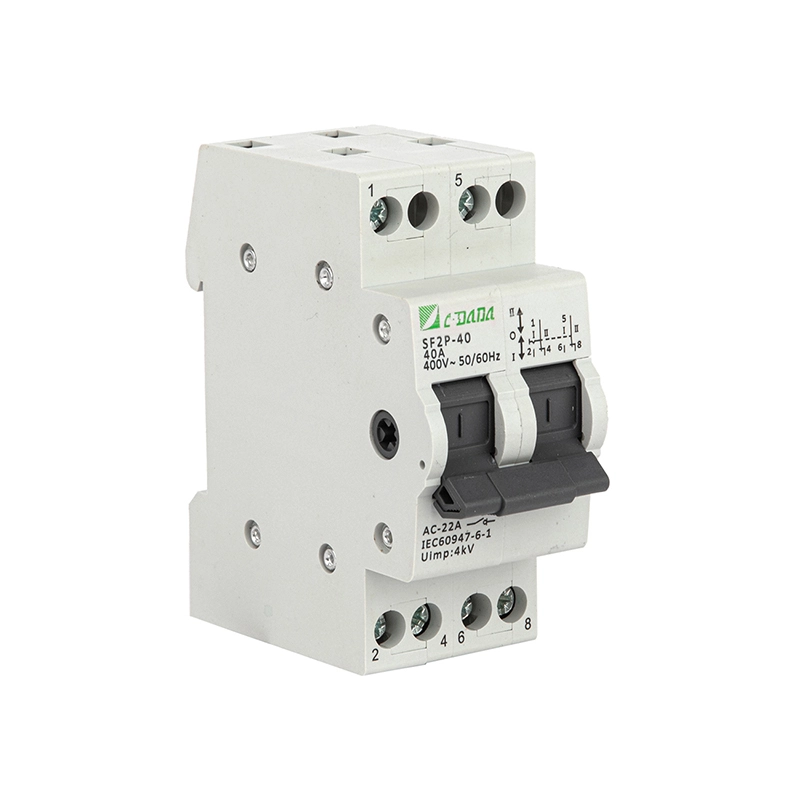

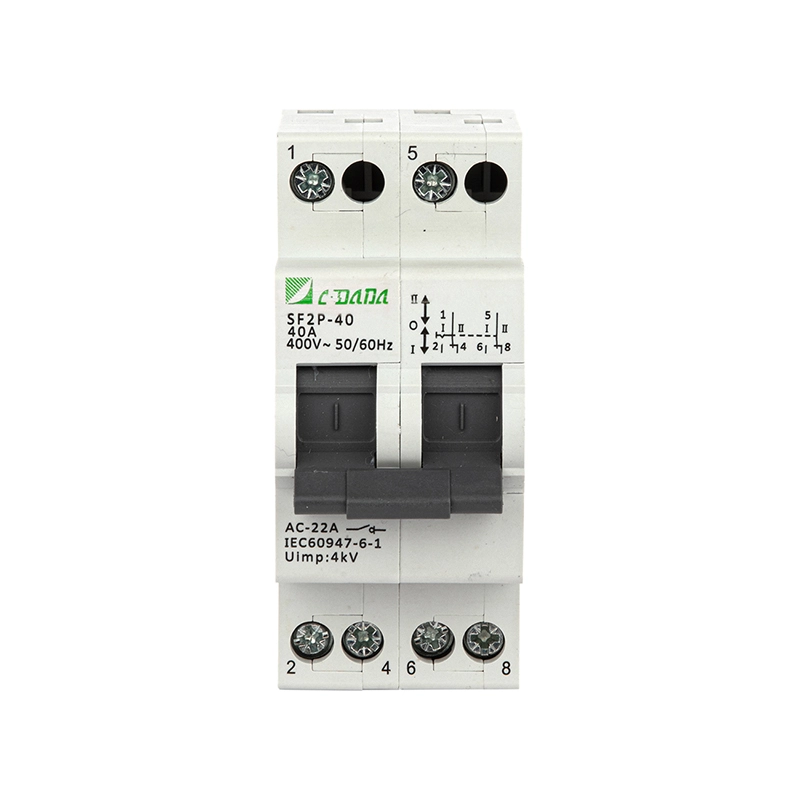

სერია: SF Series 2P Manual Changeover Switch

ბრენდი: CDADA | მწარმოებელი: Shanghai DADA Electric CO., LTD

პოლუსები: 2P (Dual Pole) — ხელმისაწვდომია 1P-დან 4P-მდე ვარიანტებში

რეიტინგული დენი: 16A – 125A (80%–მდე 40°C ატმოსფეროს ზემოთ)

ნომინალური ძაბვა: 230/400V AC, 50/60Hz

საიზოლაციო ძაბვა (Ui): 500V

გამოყენების კატეგორია: AC-22A (შერეული რეზისტენტული და ინდუქციური დატვირთვები)

მოკლე დროში გაუძლო დენი (Icw): 12×ე.ი 1 წმ

დამზადების მოცულობა: 20×ე.ი. t=0.1წმ

მექანიკური სიცოცხლე: 8500 ოპერაცია

ელექტრული ვადა: 1500 ოპერაცია (დატვირთვის ქვეშ)

დაბინძურების ხარისხი: II

მონტაჟი: სტანდარტული TH35 DIN რელსი

ოპერაცია: მექანიკური 3-პოზიციიანი სახელური (I – O – II)

ინდიკატორები: ხილული ON/OFF პოზიცია სახელურის გასწორების საშუალებით

ტერმინალები: საკაბელო ან ავტობუსის კავშირი

გამკაცრების ბრუნვა:

1.2 N·m (16–40A)

3.5 N·m (63–125A)

უსაფრთხოების შენიშვნა: არ არის რკალის ჩაქრობის კამერა → უნდა იქნას გამოყენებული ზემო დინების დაზღვეულებთან/MCB-ებთან მოკლე ჩართვისგან დაცვის მიზნით

ტექნიკური მონაცემების ფურცელი

რატომ ავირჩიოთ CDADA 2P Changeover Switch?

★ უსაფრთხო 3-პოზიციური იზოლაცია

True OFF (O) პოზიცია გათიშავს ორივე წყაროს - გადამწყვეტი შენარჩუნებისა და უსაფრთხოების საწინააღმდეგოდ.

★ DIN-Rail მოდულური დიზაინი

ინსტალაცია წამებში MCB-ებთან ერთად — ზოგავს ადგილს და ამარტივებს პანელის განლაგებას ჭკვიან შენობებში ან OEM შიგთავსებში.

★ მაღალი საიმედოობის კონტაქტები

ოპტიმიზებული დინამიურ-სტატიკური კონტაქტის გეომეტრია უზრუნველყოფს დაბალ წინააღმდეგობას და გრძელვადიან სტაბილურობას.

★ გლობალური შესაბამისობა

დამოწმებულია IEC 60947-3-ით, მიღებული ევროპაში, აზიაში, აფრიკასა და ლათინურ ამერიკაში.

★ მომხმარებლის უსაფრთხო ოპერაცია

ზამბარის დამხმარე მექანიზმი ხელს უშლის ნაწილობრივ ჩართულობას; გაფართოებული სახელური სურვილისამებრ 63A+ მოდელებისთვის.

★ მრავალმხრივი აპლიკაციები

გენერატორის გადაცემიდან ძრავის მიმართულების შეცვლამდე - ერთი გადამრთველი, მრავალი ფუნქცია.

ტიპიური აპლიკაციები

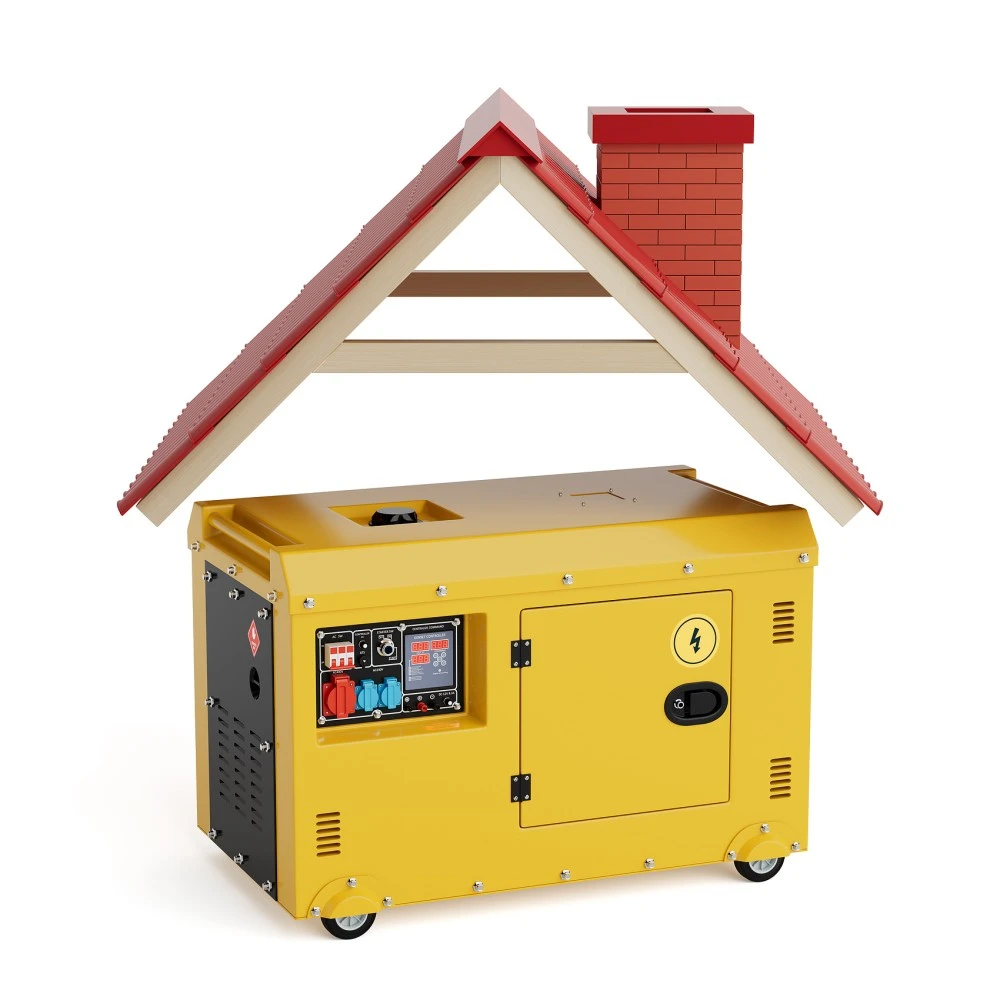

სარეზერვო ენერგეტიკული სისტემები: გადართვა კომუნალურ და გენერატორს შორის

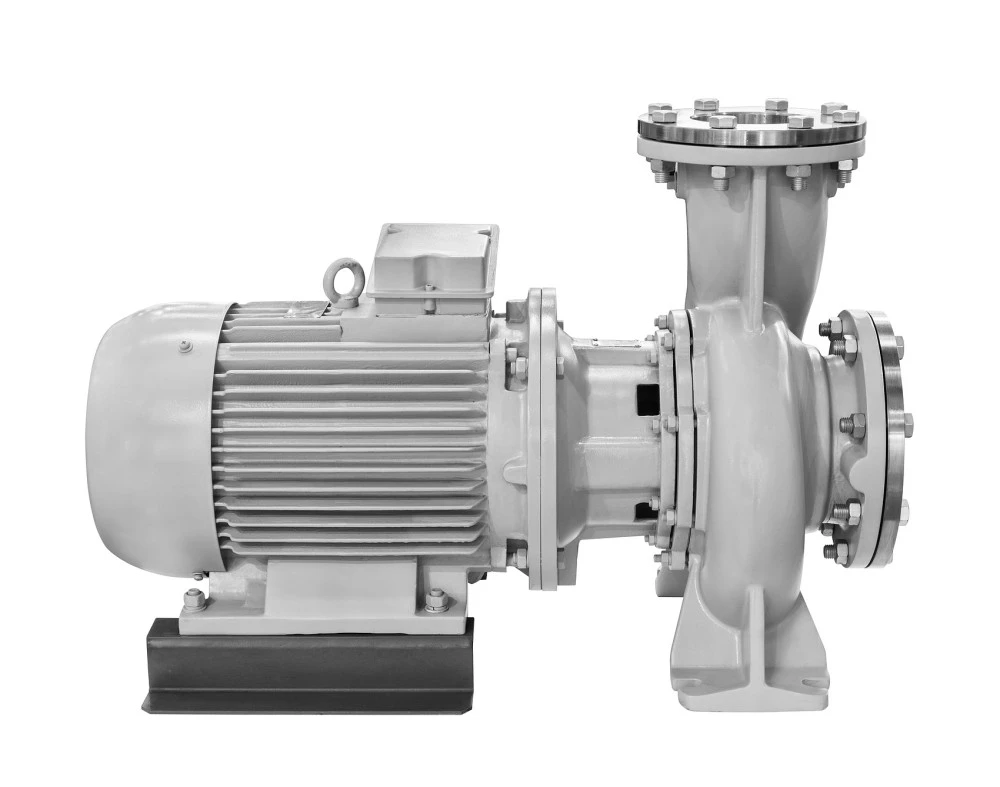

ძრავის კონტროლი: მცირე ტუმბოების ან ვენტილატორების წინ/უკუ როტაცია

საზომი სქემები: ძაბვის/ფაზის შერჩევა აღრიცხვის პანელებში

შენობის ავტომატიზაცია: ორმაგი HVAC ერთეულის გადართვა, გადაუდებელი განათების გადაცემა

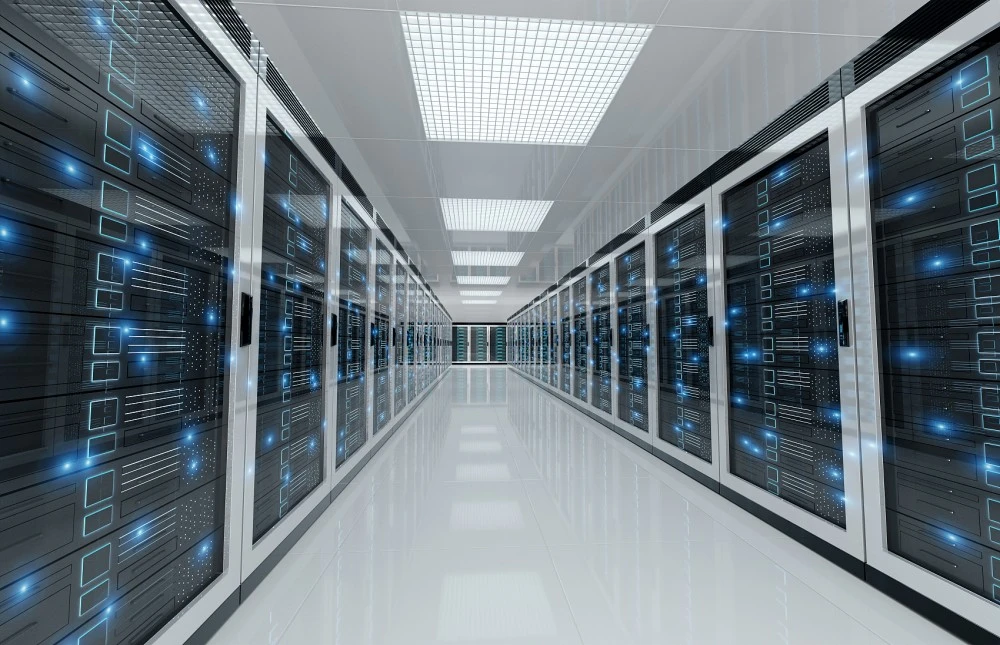

ტელეკომი და მონაცემთა ცენტრები: დამატებითი PSU წყაროს შერჩევა

CDADA-ს შესახებ

★ ჩვენი ძირითადი უპირატესობებია:

1) სრული საერთაშორისო სერთიფიკატები,

2) ძლიერი OEM/ODM შესაძლებლობა,

3) მაღალი ღირებულება-ეფექტურობის თანაფარდობა,

4) საიმედო ფართომასშტაბიანი წარმოების სიმძლავრე,

5) ექსპორტის დიდი გამოცდილება.

★ ჩვენი პროდუქცია წარმატებით არის ექსპორტირებული სამხრეთ-აღმოსავლეთ აზიაში, ახლო აღმოსავლეთში, სამხრეთ ამერიკაში, აფრიკაში, ევროპასა და დსთ-ს ქვეყნებში.

★ ჩვენ განუწყვეტლივ ინვესტირებას ვახორციელებთ R&D-ში, ვაკვირდებით გლობალურ სტანდარტებს და ბაზრის ტენდენციებს და ვთანამშრომლობთ ინდუსტრიის ექსპერტებთან ჩვენი პროდუქციის პორტფოლიოს გასაუმჯობესებლად.

ხშირად დასმული კითხვები

Q1: შემიძლია გადავრთო დატვირთვის ქვეშ?

A1: არ არის რეკომენდებული. SF სერიის 2P Changeover Switch-ს არ აქვს რკალის ჩაქრობის კამერა. ჩართვამდე ყოველთვის გამორთეთ წრედის ენერგია ან გამოიყენეთ მხოლოდ დატვირთვის გარეშე გადაცემისთვის (მაგ. იზოლატორის ფუნქცია). ცოცხალ დატვირთვაზე გადართვისთვის განიხილეთ მოტორიზებული ATS ან მდნარი გადამრთველი გათიშვები.

Q2: რატომ არის "O" (OFF) პოზიცია?

A2: ცენტრალური OFF პოზიცია უზრუნველყოფს სრულ იზოლაციას ორივე დენის წყაროდან - აუცილებელია ტექნიკური უსაფრთხოებისთვის და გენერატორებში ან ინვერტორებში უკან მიწოდების თავიდან ასაცილებლად.

Q3: მჭირდება თუ არა საკრავები ამ გადამრთველთან?

A3: დიახ. იმის გამო, რომ მას არ შეუძლია შეაფერხოს დეფექტის დენები, ყოველთვის დააწყვილეთ იგი ზედა დინების დაზღვეულებთან ან MCB-ებთან, რომლებიც შეფასებულია თქვენი სისტემის პერსპექტიული მოკლე ჩართვის დენისთვის.

Q4: შეუძლია აკონტროლოს ძრავის მიმართულება?

A4: დიახ - მცირე ძრავებისთვის, 2P გადამრთველს შეუძლია შეცვალოს ფაზების თანმიმდევრობა, როდესაც სწორად არის დაკავშირებული. მიმართულების შეცვლამდე დარწმუნდით, რომ ძრავა გამორთულია და გამორთულია.

Q5: რატომ ავირჩიოთ CDADA სხვა ბრენდებთან შედარებით?

A5: CDADA გთავაზობთ:

● ნამდვილი 3-პოზიციური მექანიკური ჩაკეტვა (მცურავი მდგომარეობის გარეშე)

● DIN-rail თავსებადობა გლობალური პანელის სტანდარტებთან

● გადამრთველის პოზიციის მკაფიო ვიზუალური ჩვენება

● მყარი ზამბარის მექანიზმი საიმედო კონტაქტის წნევისთვის

● კონკურენტული ფასები სრული IEC სერთიფიკატით და ტექნიკური მხარდაჭერით
